5 key以及etbn

M1sty · 2026 年4 月 25 日 15:35

easy_button 按键处理

说明：这篇先按你最终原稿的顺序走。原稿里已经有的思路、图片、代码顺序尽量保留；课件和 README 只在你原稿明显缺解释、写了“课件”或留了补充提示的地方补进去。课件示例主要是 STM32 + CubeMX + HAL，当前备赛主控是 GD32F470VET6，所以思路能复用，但引脚、参数、工程写法不能照抄。

先问自己：我这次回来到底要补哪块？

我现在能不能先看原理图，再判断按键该配上拉还是下拉？
我会不会还是一看到例程就照抄引脚，没有先改成自己的接线？
CubeMX 里按键这块，我到底最该盯哪两个配置？
MX_GPIO_Init() 放在我面前时，我能不能看出来按键脚是怎么初始化的？
最简单的 4 行代码，我现在是“会抄”，还是已经知道它是在抓按下和松开的瞬间？
extern、调度器、最小验证这几步，我会不会总漏掉一步？
我现在是继续把最简单扫描版练熟，还是已经该上 ebtn 这种按键库？
ebtn 里面的 key_id 和 key_idx，我会不会还在混？
我现在缺的是“会移植库”，还是缺“理解事件驱动 / 状态机 / 回调”这几个概念？

带着问题回来查时，可以这样找：

想补输入模式和原理图判断：看“GPIO输入模式”
想补 CubeMX 和初始化：看“cubemax配置”和“代码”
想补最简单按键任务怎么搭：看“最简单的4行代码实现”
想补 HAL_GPIO_ReadPin() 到底干了什么：直接看那一节
想补为什么后面要上框架、框架怎么接：看“ebtn库”

GPIO输入模式

输入需要读，默认电平很重要。

上拉

是什么，有什么用，什么时候用。

先记一句话：上拉，就是这个输入脚平时没人碰它的时候，默认是高电平。

按键这里最常见的就是上拉。因为很多按键电路都是“按下接地”。这样平时高电平，按下变低电平，代码判断也顺手。

下拉

和上拉相反。

下拉就是让输入脚默认保持低电平，按下后再变成高电平。

一般使用上拉电阻。

这句不是说下拉不能用，而是按键这块大多数时候上拉更常见。你后面看到很多例程默认“低电平按下”，本质上就是因为它用的是上拉。

为什么可以通过电阻上下拉？爱上半导体 up 主有视频可以看一下。

这里先别钻太深。当前先吃透结论：上下拉电阻就是给输入脚一个稳定默认值，不然引脚容易悬空乱跳。

浮空

引脚高阻态，简单的数字输入极少用浮空模式，浮空很容易“受惊”。

这句很关键。浮空不是“高级”，而是没人管它，所以很容易受干扰。做普通按键时，一般不直接这样用。

小结

总结上面的三种模式：

模式	默认状态	按键里常见吗	你现在先怎么记
上拉	默认高电平	最常见	按下后常变低
下拉	默认低电平	也能用，但相对少	按下后常变高
浮空	默认不确定	一般不直接用	容易受干扰

如何通过看原理图判断使用上下拉电阻？

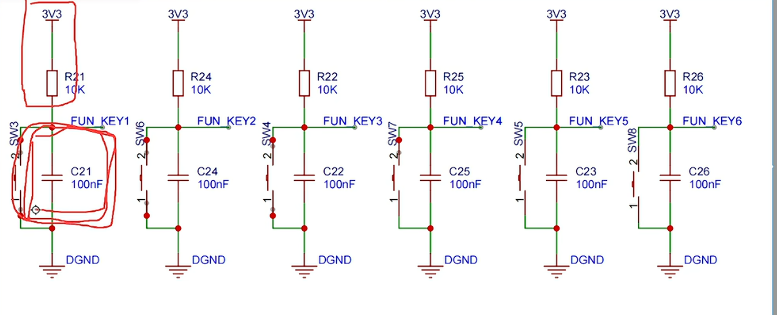

下方原理图是上拉电阻。

这里真正要记的不是“上拉电阻”四个字，而是顺序别反了。

不要先看例程怎么写，再去套自己的板子。

先看原理图。

先看三件事：

按键一端接的是 GND 还是 VCC
输入脚空闲时是被拉高还是拉低
按下后电平怎么变化

如果按键按下后接地，空闲时又被电阻拉到高电平，那就是典型上拉输入，代码里通常就会写成“读到低电平表示按下”。

为什么还要接电容？

多问 AI：“在设计按键的时候为什么要设计一个电容”。

硬件消抖。

你这里先记住这几个点：

电容不是装饰，是为了减小按键抖动
有 RC 电路时，可以先做一层硬件消抖
就算有硬件消抖，复杂按键功能后面通常还是要软件判断

为什么不去类比一下蓝桥杯？

蓝桥杯原理图就没有电容，所以要软件消抖。

这张图不是拿来“看个热闹”的。

它在说明按键外围怎么接，也是在提醒你：先看原理图，再决定软件里怎么判断，后面要不要消抖。

尽量不要和例程的引脚保持一致，连最简单的原理图都不会看，是失败的。

这句说得重，但意思是对的。引脚一定跟自己的板子走，不要跟例程走。

cubemax配置

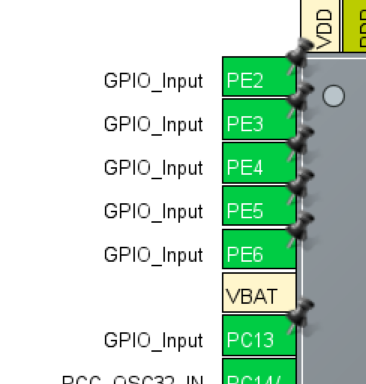

选取对应引脚配置 input。

先把对应引脚配成输入模式。

这张图在说明：第一步先别急着管别的，先把按键对应引脚改成输入。

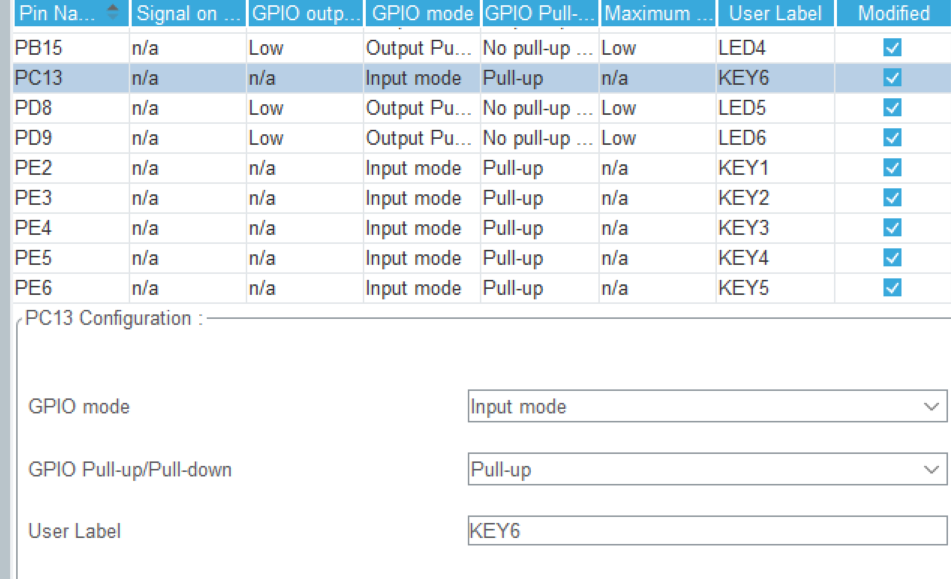

配置 GPIO 上拉电阻。

再按原理图去配上拉。

这张图在说明：输入模式定完以后，还要继续把内部上下拉选对，这里是上拉。

这里先别想复杂，先记住两件事：

引脚模式要对
上下拉要对

你后面换标准库或者自己写寄存器，变的是写法，不变的是这两个动作。

代码

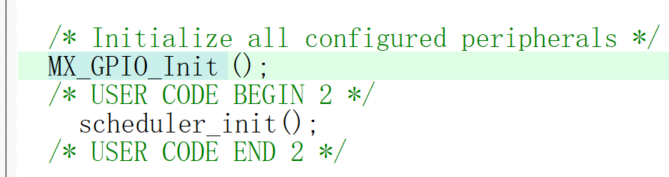

配置完依旧是在 main.c 里看 MX_GPIO_Init();

CubeMX 点完不是结束，还是得回到代码里看它到底生成了什么。

这张图在说明：最后还是要落回 MX_GPIO_Init()，确认生成代码确实按你的预期在初始化按键脚。

标准库就是自己改，不能用可视化软件。

这句放到你现在的节奏里，应该这样理解：

前期可以借 CubeMX 看思路
但后面不能离了它就不会改
标准库、寄存器版本，迟早要自己能写

void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOE_CLK_ENABLE();
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOB, LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOD, LED5_Pin|LED6_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pins : KEY1_Pin KEY2_Pin KEY3_Pin KEY4_Pin
                           KEY5_Pin */
  GPIO_InitStruct.Pin = KEY1_Pin|KEY2_Pin|KEY3_Pin|KEY4_Pin
                          |KEY5_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

  /*Configure GPIO pin : KEY6_Pin */
  GPIO_InitStruct.Pin = KEY6_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(KEY6_GPIO_Port, &GPIO_InitStruct);

  /*Configure GPIO pins : LED1_Pin LED2_Pin LED3_Pin LED4_Pin */
  GPIO_InitStruct.Pin = LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /*Configure GPIO pins : LED5_Pin LED6_Pin */
  GPIO_InitStruct.Pin = LED5_Pin|LED6_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

}

这里先盯最关键的初始化信息：

这段最关键的是 Mode = GPIO_MODE_INPUT
以及 Pull = GPIO_PULLUP
如果你后面换成标准库或寄存器，还是先做这两件事

key_app.c

#include "key_app.h"

key_app.h

复制 led_app.h 的头文件，稍作修改。

#ifndef KEY_APP_H
#define KEY_APP_H

#include "mydefine.h"





#endif

这里其实差一步：key_task() 后面要记得在 .h 里声明，不然这个头文件只是空架子。

最简单的4行代码实现

key_app.c

#include "key_app.h"

uint8_t key_val,key_old,key_down,key_up;

//底层
uint8_t key_read()
{
	uint8_t temp = 0;

	if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3) == GPIO_PIN_RESET) temp = 1;
	if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_2) == GPIO_PIN_RESET) temp = 2;
	if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_5) == GPIO_PIN_RESET) temp = 3;
	if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_4) == GPIO_PIN_RESET) temp = 4;
	if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13) == GPIO_PIN_RESET) temp = 5;
	if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_6) == GPIO_PIN_RESET) temp = 6;

	return temp;
}

//应用层，放到.h申明
void key_task()
{
	key_val = key_read();
	key_down = key_val & (key_old ^ key_val);
	key_up = ~key_val & (key_old ^ key_val);
	key_old = key_val;

	if(key_down == 1)
	{
        //需要extern
		ucLed[0] ^= 1;
	}

}

这 4 行你先整体记住，先别拆太碎。

key_val = key_read();
key_down = key_val & (key_old ^ key_val);
key_up = ~key_val & (key_old ^ key_val);
key_old = key_val;

先记作用：

每次调度时先读当前按键值
再和上一次结果比较
抓“刚按下”和“刚松开”这两个瞬间

然后顺手指出一下这版的边界：

这里的 key_read() 返回的是按键编号，不是位图
所以它更适合做当前这种“先跑通一个简单按键任务”
真到多键并发、双击、长按、组合键，就不该停在这版

if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3) == GPIO_PIN_RESET) temp = 1;
//GPIOE对应PE，GPIO_PIN_3对应3，GPIO_PIN_RESET对应0，temp对应键位值
//按照我的接线应该写成
if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_2) == GPIO_PIN_RESET) temp = 1;
if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3) == GPIO_PIN_RESET) temp = 2;
if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_4) == GPIO_PIN_RESET) temp = 3;
if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_5) == GPIO_PIN_RESET) temp = 4;
if(HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_6) == GPIO_PIN_RESET) temp = 5;
if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13) == GPIO_PIN_RESET) temp = 6;

这段一定要留着。

因为这里体现的不是“改了几个引脚号”，而是你的习惯：

看自己的接线
按自己的板子改
不照着例程抄

mydefine.h

#include "main.h"
#include "scheduler.h"

#include "led_app.h"
#include "key_app.h"

//外部引用：别的文件里定义，这里只声明
extern uint8_t ucLed[6];

这里把这块补清楚一点。

先记最够用的一句：extern 的意思就是“这个变量不是在我这里定义的，但我要在这里用它”。

放到你这段代码里，就是：

ucLed[6] 真正定义的位置，不在 key_app.c
但 key_task() 里又要改它
所以这里先用 extern uint8_t ucLed[6]; 告诉编译器：这个数组别的地方已经有了，我这里只是引用

你现在可以先把变量作用域粗分成这三种来记：

写在函数里面的变量：一般只在这个函数里用
写在某个 .c 文件全局位置的变量：这个文件里都能用
写在别的 .c 文件里的全局变量：如果当前文件也要用，就要先 extern

所以这里如果不写 extern，key_app.c 里直接用 ucLed[0] ^= 1;，编译器就不知道这个 ucLed 是哪来的。

key_app.h

#ifndef __KEY_APP_H__
#define __KEY_APP_H__

#include "mydefine.h"

void key_task(void);


#endif

记得把 key_task 放到 scheduler.c 里，惯例 10ms。

static task_t scheduler_task[] =
{
    {led_task, 1, 0},
	{key_task, 10, 0},
};

然后烧录验证一下，模块测试的习惯。

if(key_down == 1)
{
    //需要extern
    ucLed[0] ^= 1;
}

别一上来就想着双击、长按、菜单。

先把这个最小验证跑通：按一下键，灯翻转一次。

HAL_GPIO_ReadPin()` 到底帮你做了什么

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
  GPIO_PinState bitstatus;

  /* Check the parameters */
  assert_param(IS_GPIO_PIN(GPIO_Pin));

  if((GPIOx->IDR & GPIO_Pin) != (uint32_t)GPIO_PIN_RESET)
  {
    bitstatus = GPIO_PIN_SET;
  }
  else
  {
    bitstatus = GPIO_PIN_RESET;
  }
  return bitstatus;
}

HAL 不需要考虑不一样的寄存器，简单知道一下。

真正要记的是：

它就是去读输入数据寄存器 IDR
最后返回 GPIO_PIN_SET 或 GPIO_PIN_RESET
所以你写 == GPIO_PIN_RESET，本质上就是在判断当前是不是低电平

ebtn库

日常开发，不可能所有东西是自己写，也不是靠 AI 写，框架用现成的。

而且靠网上资源。

比如，问 AI：“请你在 GitHub 上帮我搜索几个嵌入式开发中比较完善的按键管理框架”。

ai 进行第一遍过滤。

readme 不是中文的一般不移植。

找到好用的框架，或者工作室推荐。

你现在这个阶段，优先用自己看得懂、例子完整、能改得动的库。

1 下载（梯子）

2 看 readme

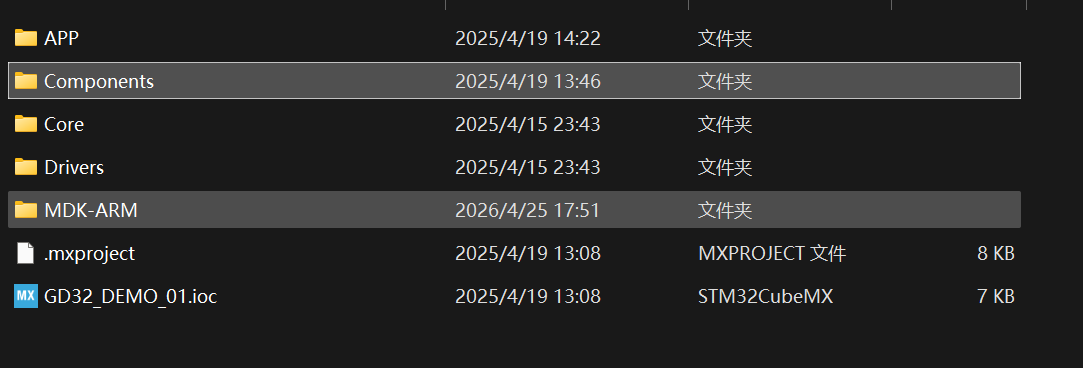

3 新建文件夹，Components 组件库

这张图在说明：库文件别乱塞，先在工程里给第三方组件单独留位置，后面才不容易越用越乱。

4 按照 APP 的思路添加以及配置

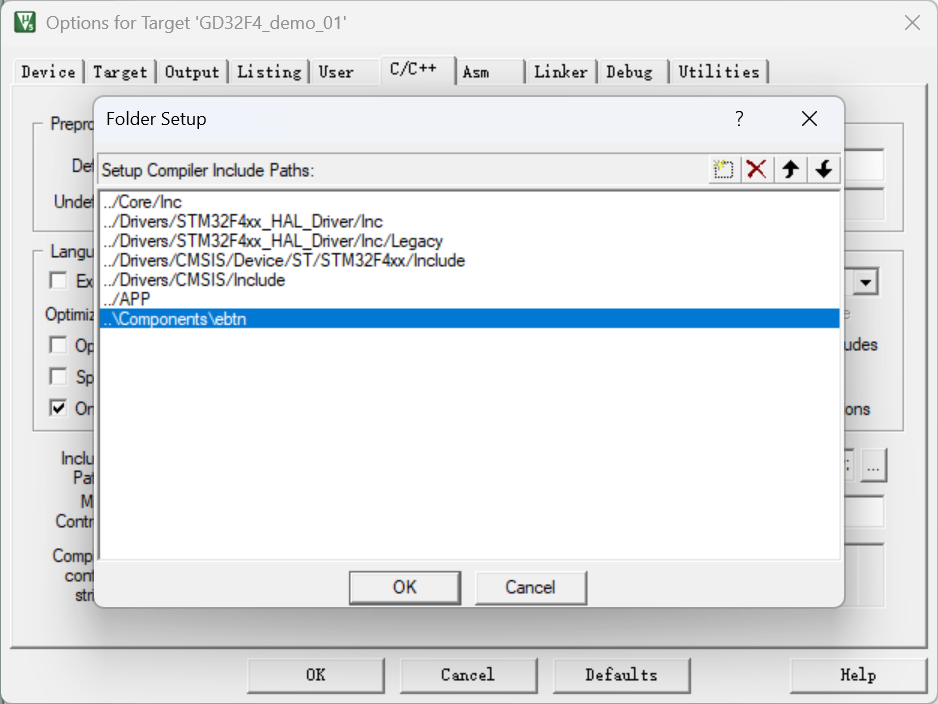

这个容易忘记，忘记了引用不了 ebtn.h。

这张图在说明：除了把源码加进工程，还得把头文件路径配进去，不然编译器根本找不到库。

5 好的框架是可以直接编译成功的

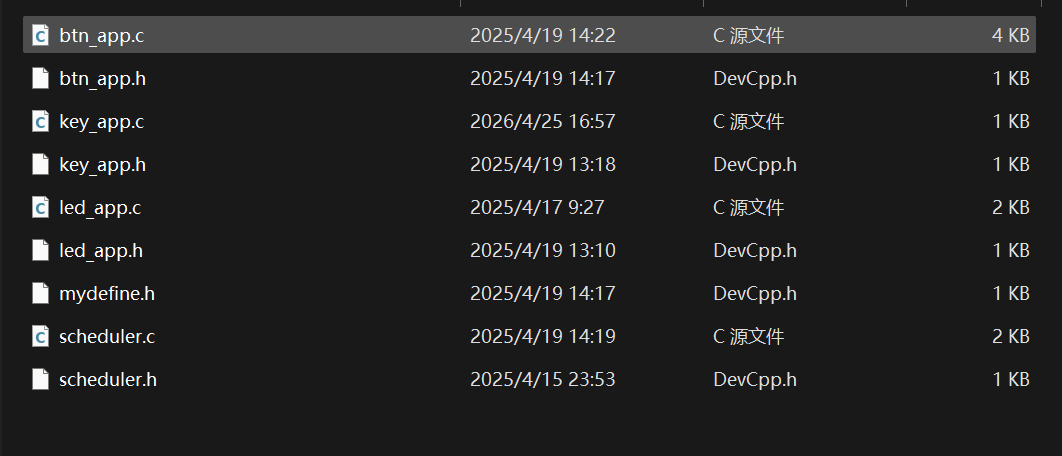

6 APP 里，创建组件库对应的应用层，比如 btn_app.c

这张图在说明：库本体和你自己的应用层要分开，业务代码别直接糊进库里。

要改的代码，在 app 里注册。

和之前一样的代码实现思路。

先理解：这个库到底强在哪

README 里明确写

它自己强调的优势主要是这几个：

支持组合按键
支持批量扫描
单个按键 RAM 占用比较小
支持静态注册，也支持动态注册

README 里还把它和 FlexibleButton、MultiButton、lwbtn 做了对比，结论就是：功能很全，尤其适合按键多的场景，比如键盘、矩阵键盘这类。

放到你现在的理解里，可以先记成一句话：

这个库不是为了“帮你读一个键”，而是为了“把一整套按键事件管理起来”。

移植之前的概念

ebtn，按键处理的瑞士军刀？

这个说法可以这么理解：你不是只拿它来判断“有没有按下”，而是拿它来统一管：

单击
双击
多击
长按
组合键

也就是说，前面你手写的 4 行代码，更像入门版；ebtn 更像真正的工程版。

事件驱动

不会一直检查状态。

比轮询的效率高很多，也很符合人类直觉。

课件这里用的是“门铃”那个比喻，这个比喻是对的。

你不用每次都问：“这个键现在按了没？”

而是：

当事件发生了
框架通知你
你再做对应动作

这就叫事件驱动。

状态机

状态切换的固定规则和顺序。

状态机思想，难，代码不一定难。

比如用这个思想优化实现之前的代码。

后面使用这个思想。

先枚举状态，再看每个状态切换的规则和顺序。

这里补成你当前最该懂的版本：

状态机，不是为了显得高级，而是为了把“按键现在处于哪个阶段”管清楚。

比如一个键，不是只有“按下 / 没按”这么简单，它可能会经历：

空闲
刚检测到按下，等消抖
已经稳定按下
等待释放
释放后判断是不是单击、多击、长按

如果不用状态机，这些逻辑就会散在很多 if 里面，越写越乱。

如果用了状态机，你就是先把状态列出来，再规定：

什么条件下从 A 切到 B
什么条件下从 B 切到 C
切换时要不要触发事件

你可以先把状态机理解成：把混乱的按键判断，变成“按顺序走格子”。

回调函数

回调函数这里先抓住两件事：一个负责取状态，一个负责接收事件。

现阶段核心是思想和概念。

这里也直接补清楚：

这个库真正需要你提供的，核心就两类函数：

获取状态函数：告诉库“这个键现在是不是有效按下”
事件通知函数：库判断出事件后，反过来通知你

所以回调函数这套东西，你先别想得太玄。

放到这里就是：

库负责判断
你负责响应

这就是解耦。

如何使用ebtn库（5步讲解）

课件和 README 这块是能对上的，所以这里就按你原稿问题来补。

如果你现在对“移植组合库”没感觉，先别急着上板。先把 README 里的接入顺序理顺，再照着一点点搬。

这里不要一上来陷进源码，先看 README 把调用链理顺，再去看示例代码确认每一步怎么落到工程里。

1 包含头文件

这一步最简单，就是让你的工程先能看到 ebtn.h。

如果只是把文件拷进去了，但 Keil 里没把头文件路径加进 Include Paths，后面一样会报找不到头文件。

2 定义参数与按键列表

EBTN_PARAMS_INIT//定义宏

这一步别只记一个宏名，真正落地时就是下面这三部曲。

这三步其实就是 README 的 Step1，课件里也在讲这个思路：

/* 1. 定义按键参数实例 */
// 参数宏: EBTN_PARAMS_INIT(
//     按下消抖时间ms, 释放消抖时间ms,
//     单击有效最短按下时间ms, 单击有效最长按下时间ms,
//     多次单击最大间隔时间ms,
//     长按(KeepAlive)事件周期ms (0禁用),
//     最大连续有效点击次数 (e.g., 1=单击, 2=双击, ...)
// )
const ebtn_btn_param_t key_param_normal = EBTN_PARAMS_INIT(
    20,     // time_debounce: 按下稳定 20ms
    20,     // time_debounce_release: 释放稳定 20ms
    50,     // time_click_pressed_min: 最短单击按下 50ms
    500,    // time_click_pressed_max: 最长单击按下 500ms (超过则不算单击)
    300,    // time_click_multi_max: 多次单击最大间隔 300ms (两次点击间隔超过则重新计数)
    500,    // time_keepalive_period: 长按事件周期 500ms (按下超过 500ms 后，每 500ms 触发一次)
    5       // max_consecutive: 最多支持 5 连击
);

/* 2. 定义静态按键列表 */
// 宏: EBTN_BUTTON_INIT(按键ID, 参数指针)
ebtn_btn_t static_buttons[] = {
    EBTN_BUTTON_INIT(1, &key_param_normal), // KEY1, ID=1, 使用 'key_param_normal' 参数
    EBTN_BUTTON_INIT(2, &key_param_normal), // KEY2, ID=2, 也使用 'key_param_normal' 参数
};

/* 3. 定义静态组合按键列表 (可选) */
// 宏: EBTN_BUTTON_COMBO_INIT(按键ID, 参数指针)
ebtn_btn_combo_t static_combos[] = {
    // 假设 KEY1+KEY2 组合键
    EBTN_BUTTON_COMBO_INIT(101, &key_param_normal), // 组合键, ID=101 (必须与普通按键ID不同)
};

这三步你先这样理解：

先定义“这批按键的行为规则”
再定义“有哪些普通按键”
最后如果要组合键，再单独定义组合键对象

这里最容易混的是参数宏那一坨。你现在先不用硬背顺序，先记每项大概在管什么：

消抖
单击时间范围
多击间隔
长按周期
最大连击数

枚举，这里是区分度。

typedef enum
{
    USER_BUTTON_0 = 0, // 这里定义 0，后面会自动递增
    USER_BUTTON_1,
    USER_BUTTON_2,
    USER_BUTTON_3,
    USER_BUTTON_4,
    USER_BUTTON_5,
    USER_BUTTON_MAX,
} user_button_t;

// 绑定按键 ID 和默认参数
static ebtn_btn_t btns[] =
{
	EBTN_BUTTON_INIT(USER_BUTTON_0, &defaul_ebtn_param), // 默认参数
	EBTN_BUTTON_INIT(USER_BUTTON_1, &defaul_ebtn_param), // 枚举名比直接写 1 更直观
	EBTN_BUTTON_INIT(USER_BUTTON_2, &defaul_ebtn_param),
	EBTN_BUTTON_INIT(USER_BUTTON_3, &defaul_ebtn_param),
	EBTN_BUTTON_INIT(USER_BUTTON_4, &defaul_ebtn_param),
	EBTN_BUTTON_INIT(USER_BUTTON_5, &defaul_ebtn_param),
};

这里一起补掉你原稿里的问号：

USER_BUTTON_0 = 0 后面不写值，C 会自动往下加 1
所以下面依次就是 1 2 3 4 5
用枚举的好处不是“更高级”，而是比直接写数字更直观
EBTN_BUTTON_INIT(USER_BUTTON_0, &defaul_ebtn_param) 的意思就是：给这个按键一个业务编号，再把默认参数绑定过去
defaul_ebtn_param 和前面的 key_param_normal 本质上是一个东西，都是“这组按键默认用的参数”

3 编写回调函数

4 初始化按键驱动

ebtn_init(btns, EBTN_ARRAY_SIZE(btns), btns_combo, EBTN_ARRAY_SIZE(btns_combo),
              prv_btn_get_state, prv_btn_event);
// 核心接线点就是状态读取函数和事件回调函数

这块正好是整个框架最核心的地方。

为什么除了这两个，其他都“像是已经好了”？

因为前面定义的数组和参数，本质上都只是“配置数据”。

真正让库和你的硬件连起来的，就是这两个函数：

prv_btn_get_state：告诉库，某个键现在到底是不是按下
prv_btn_event：告诉库，发生事件后你要做什么

也就是说：

前面的数组，是“描述”
这两个函数，才是“接线”

如果不考虑组合按键，btns_combo 这里完全可以先传 NULL, 0，后面你原稿也已经这样写了。

uint8_t prv_btn_get_state(struct ebtn_btn *btn)
{
    switch (btn->key_id)
    {
        case USER_BUTTON_0:
            return !HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_3);//绑定具体的按键
        case USER_BUTTON_1:
            return !HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_2);//换成你自己的 GPIO 和引脚
        case USER_BUTTON_2:
            return !HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_5);
        case USER_BUTTON_3:
            return !HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_4);
        case USER_BUTTON_4:
            return !HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13);
        case USER_BUTTON_5:
            return !HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_6);
        default:
            // 对于组合键或其他未明确处理的 ID，返回 0
            return 0;
    }
}

这里你原稿里的问号也一起补掉：

是的，核心就是把它换成你自己的 !HAL_GPIO_ReadPin(GPIOx, GPIO_PIN_x);
前面的 switch(btn->key_id) 是在做“编号 → 具体硬件引脚”的映射
!HAL_GPIO_ReadPin(...) 的意思是：因为当前按键是低电平按下，所以把 RESET(0) 取反成 1
这个函数返回给 ebtn 的，不是引脚原始电平，而是“这个键现在算不算有效按下”

// EBTN_EVT_ONPRESS = 0x00, /*!< 按下事件 - 检测到有效按下时发送 */
// EBTN_EVT_ONRELEASE,      /*!< 释放事件 - 检测到有效释放事件时发送 (从活动到非活动) */
// EBTN_EVT_ONCLICK,        /*!< 单击事件 - 发生有效的按下和释放事件序列时发送 */
// EBTN_EVT_KEEPALIVE,      /*!< 保持活动事件 - 按钮处于活动状态时定期发送 */


void prv_btn_event(struct ebtn_btn *btn, ebtn_evt_t evt)
{
	// 只处理单击/双击事件
	if (evt == EBTN_EVT_ONCLICK)
	{
		uint16_t click_cnt = ebtn_click_get_count(btn);

		switch (btn->key_id)
		{
		// --- 普通按键逻辑 ---
		case USER_BUTTON_0:
			if (click_cnt == 1)
			{
				ucLed[0] = 1;
			} // 单击点亮
			else if (click_cnt == 2)
			{
				ucLed[0] = 0;
			} // 双击熄灭
			break;
		case USER_BUTTON_1:
			if (click_cnt == 1)
			{
				ucLed[1] = 1;
			}
			else if (click_cnt == 2)
			{
				ucLed[1] = 0;
			}
			break;
		case USER_BUTTON_2:
			if (click_cnt == 1)
			{
				ucLed[2] = 1;
			}
			else if (click_cnt == 2)
			{
				ucLed[2] = 0;
			}
			break;
		case USER_BUTTON_3:
			if (click_cnt == 1)
			{
				ucLed[3] = 1;
			}
			else if (click_cnt == 2)
			{
				ucLed[3] = 0;
			}
			break;
		case USER_BUTTON_4:
			if (click_cnt == 1)
			{
				ucLed[4] = 1;
			}
			else if (click_cnt == 2)
			{
				ucLed[4] = 0;
			}
			break;
		case USER_BUTTON_5:
			if (click_cnt == 1)
			{
				ucLed[5] = 1;
			}
			else if (click_cnt == 2)
			{
				ucLed[5] = 0;
			}
			break;
		default:
			// 其他按键或未处理的点击次数
			break;
		}

	}
}

这个回调函数就是“事件到了以后，你自己的业务层要干嘛”。

这里也顺手把 README 的事件思想补进来：

库只给你 4 类事件
但通过 click_cnt 和 keepalive_cnt，你其实可以扩展出很多玩法
这也是 README 里说“事件类型少，但很灵活”的原因

void app_ebtn_init(void)
{
    ebtn_init(btns, EBTN_ARRAY_SIZE(btns), NULL, 0, prv_btn_get_state, prv_btn_event);//传入空指针，0
}

这一句就对应 README 里的初始化步骤。这里传 NULL, 0，就是告诉库：当前这版先不启用组合按键。

5 周期性调用处理函数

btn_app.c

void btn_task(void)
{
	ebtn_process(HAL_GetTick());
}

btn_app.h

#ifndef __BTN_APP_H__
#define __BTN_APP_H__

#include "mydefine.h"

void btn_task(void);
void app_ebtn_init(void);


#endif

mydefine.h

#include "main.h"
#include "scheduler.h"

#include "led_app.h"
#include "key_app.h"
#include "btn_app.h"

extern uint8_t ucLed[6];

scheduler.c

static task_t scheduler_task[] =
{
    {led_task, 1, 0},
    {btn_task, 5, 0},
};

main.c

MX_GPIO_Init();
/* USER CODE BEGIN 2 */
app_ebtn_init();
scheduler_init();
/* USER CODE END 2 */

这一串代码你现在可以直接记成移植最小闭环：

库文件放进工程
头文件路径配好
定义参数和按键数组
写状态读取函数和事件回调函数
初始化
周期调 ebtn_process()

到底怎么移植

作者没写很详细怎么办？问 ai。

“请你阅读这个框架，把我当成小白一步步教我怎么移植使用在 STM32 HAL 库的应用场景中”。

这里把这段话落成真正的做法：

先看 README，把调用链理出来
再看 example_user.c 和 example_test.c，确认作者是怎么调用的
然后只抄“接入顺序”，不要一上来全抄示例代码
最后再换成你自己的 GPIO 和业务逻辑

进阶：组合按键

这块你原稿明确写了要结合单键思路讲，那这里就直接接着单键讲。

单键时，你做的是：

给每个物理按键一个 key_id
写 prv_btn_get_state() 把编号映射到具体引脚
在事件回调里按 key_id 做动作

组合键时，多出来的核心不是“再写一套扫描逻辑”，而是：

先定义组合键对象
再告诉这个组合键由哪些单键组成

README 里专门强调了这一点：它支持组合键，是因为内部用 BitArray 管理状态，不用你自己重复写一套组合键扫描逻辑。

最基本的绑定方式就是：

ebtn_combo_btn_add_btn(&btns_combo[0], USER_BUTTON_0);
ebtn_combo_btn_add_btn(&btns_combo[0], USER_BUTTON_1);

这里再补你后面一定会遇到的坑：

key_id 和 key_idx

README 里专门单独讲了这个。

你先这么记：

key_id：你自己定义的按键编号，给业务层看的
key_idx：驱动内部按键位置，给组合键和批量扫描这些内部机制用的

为什么会多出一个 key_idx？

因为这个库为了支持：

组合按键
批量扫描

内部要把很多按键状态统一放进一个位数组里管理，所以它必须知道“第几个位置是哪个键”。

这就是 key_idx。

所以你后面如果组合键绑定不对，优先怀疑这两个概念是不是混了。

README 里还提了一点风险：

动态按键目前不支持删除

原因也很直接：组合键和内部索引一旦绑定好了，中途删掉会把索引关系搞乱。

ebtn的小总结

这里直接收成结论。

这个库最值钱的不是“能单击双击”，而是把按键管理变成统一框架
它靠 4 种事件 + 计数，覆盖了大多数按键场景
它对多键、组合键、批量扫描这类场景更有优势
你现在先把单键版本移植通，再去碰组合键
真正难的不是 API 数量，而是把“状态 → 事件 → 业务动作”这条链理顺

作业

按键0+按键1 复制 ucLed
按键0+按键2 粘贴 ucLed
按键0+按键3 剪切 ucLed（复制完后全部熄灭）

用四行代码和框架实现。

然后对比总结思考：

没有组合按键和单键的区分，怎么优化

这里顺手补一条你做题时要先注意的点：

如果组合键和单键共用同一批按键，最容易出的问题就是：

单键事件已经先触发了
组合键还没来得及判断

所以你后面做这个作业时，要重点思考的是：单键和组合键冲突时，优先级怎么处理。

核心

强化对 AI 的使用。

这句原稿保留，但收口成更实在的一句：

老师没展开、README 写得不够顺、示例代码看不懂时，不要卡住。主动让 AI 帮你拆调用链、拆结构、拆移植步骤，这本身也是你现在必须练的能力。
