第九周串口学习笔记

LKC4144 · 2026 年10 月 18 日 08:59

1. 串口初始化：不用背，直接"生成"

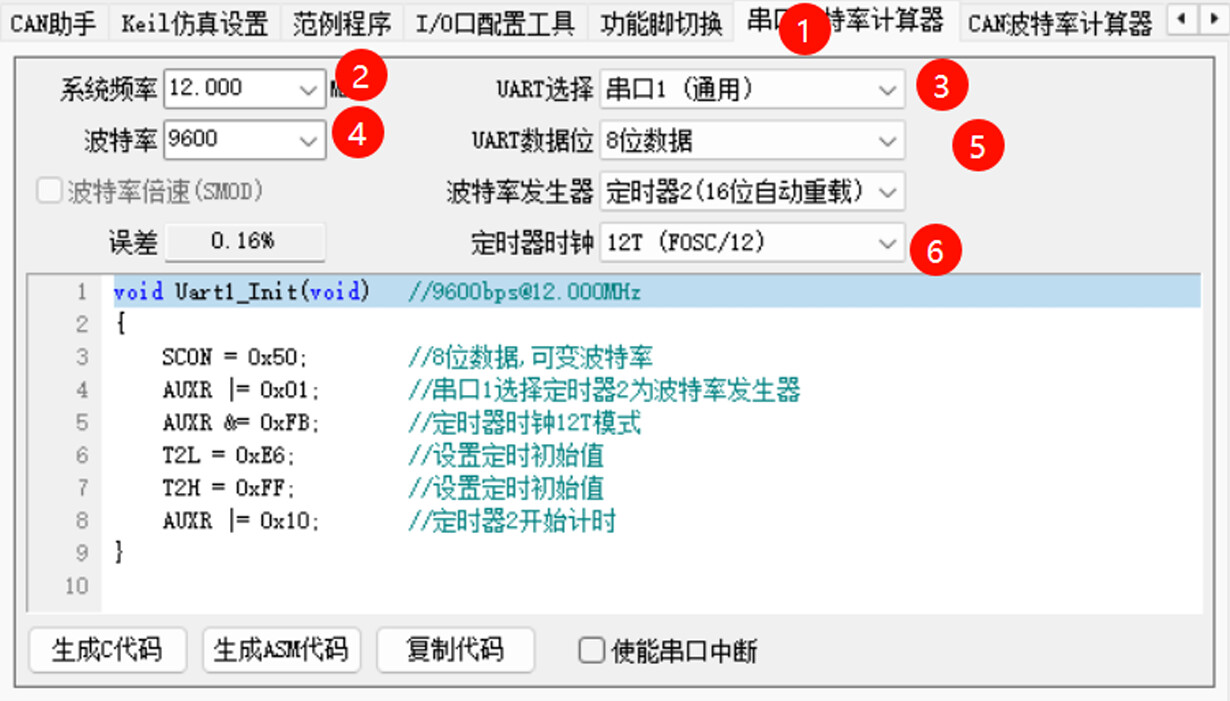

串口初始化的代码不要自己默写，用 STC-ISP 下载软件自动生成就行。

生成时选好这几个条件：

12T 模式、12MHz 晶振
定时器 2 当波特率发生器
串口 1
波特率看题目要求，一般就是 9600

生成完的代码里，手动补上两行就完事：

ES = 1;  // 开串口中断
EA = 1;  // 开总中断

一句话：初始化代码 = 软件生成 + 补两行中断开关。

2. 串口发送：让 printf 直接能用

正常发送一个字节很麻烦，要写 SBUF、等 TI 之类的。PDF 用了一个"偷懒"办法——串口重定向。

原理：C51 里 printf 底层会调用 putchar 这个函数，所以我们自己写一个 putchar，把字符塞进 SBUF 发出去：

extern char putchar(char ch)
{
    SBUF = ch;          // 把字符丢进发送寄存器
    while (TI == 0);    // 等它发完
    TI = 0;             // 清标志
    return ch;
}

这样以后发送数据直接：

printf("%bu", my_data);

就像在电脑上打印一样简单。

注意坑：格式符要用对！比如无符号字符要用 %bu，写成 %d 就会发错数据。

3. 串口接收：收到就存进"篮子"

接收靠中断。当 RI = 1 时，说明收到了一个字节。

做法：

把收到的数据（SBUF）存进缓冲区数组 Uart_Buf
索引 Uart_Rx_Index 加 1
计时器 Uart_Recv_Tick 清零（表示"刚刚还有数据来"）
清掉 RI 标志

防溢出：如果索引超过 10（缓冲区大小），就归零并清空缓冲区，防止数组越界。

4. 判断"一帧数据收完了"：超时解析

关键问题：串口是一个字节一个字节来的，怎么知道对方"一句话说完了"？

PDF 用的是超时判断，很像"打字停顿"：

定时器每 1ms 把 Tick 加 1
每收到一个字节，Tick 就清零重新计时
如果 10ms 内没有新数据，就认为这一帧结束了，开始处理

处理流程（Uart_Proc 函数）：

如果索引是 0（压根没收到数据）→ 直接返回
如果 Tick >= 10（超时了）→ 解析数据 → 清空缓冲区 → 索引归零

类比：就像聊天时，对方一直打字，你一直等；对方停 10 秒没动静，你就知道他这句话说完了。

5.uart.c/h

#include "uart.h"
void Uart1_Init(void) // 9600bps@12.000MHz
{
  SCON = 0x50;  // 8位数据,可变波特率
  AUXR |= 0x01; // 串口1选择定时器2为波特率发生器
  AUXR &= 0xFB; // 定时器时钟12T模式
  T2L = 0xE6;   // 设置定时初始值
  T2H = 0xFF;   // 设置定时初始值
  AUXR |= 0x10; // 定时器2开始计时
  ES = 1;       // 使能串口1中断
  EA = 1;
}
extern char putchar(char ch)
{
  SBUF = ch;
  while (TI == 0);
  TI = 0;
  return ch;
}

6.主函数

pdata unsigned char Uart_Buf[10] = {0}; // 串口接收缓冲区
idata unsigned char Uart_Rx_Index;      // 串口接收索引
idata unsigned char Uart_Recv_Tick;     // 串口接收时间标志
idata unsigned char Uart_Rx_Flag;
void Uart_Proc()
{
  if (Uart_Rx_Index == 0)
    return; // 无数据，直接返回
  if (Uart_Recv_Tick >= 10)
  { // 若接收超时，对数据读取，清空缓存区
    Uart_Recv_Tick = 0;
    Uart_Rx_Flag = 0 ;
      //处理函数
    memset(Uart_Buf, 0, Uart_Rx_Index); // 清空接收数据
    Uart_Rx_Index = 0;
  }
}
void Uart1_Isr(void) interrupt 4
{
  // 若接收到数据
  if (RI)
  {
    Uart_Rx_Flag = 1;                 // 接收标志
    Uart_Recv_Tick = 0;               // 清零接收时间标志
    Uart_Buf[Uart_Rx_Index++] = SBUF; // 将数据保存到缓冲区
    RI = 0;                           // 清除接收中断标志
    if (Uart_Rx_Index > 10)
    {
      Uart_Rx_Index = 0; // 防止溢出
      memset(Uart_Buf, 0, 10);
    }
  }
}
// 定时器
void Time1_Isr(void) interrupt 3
{
    if (Uart_Rx_Flag）
        Uart_Recv_Tick++;
}
// 串口接收计时增加

6. 常用"工具函数"（都要 `#include "string.h"`）

函数	作用	大白话
`memset`	把内存填成指定值	清空缓冲区，全填 0
`strcmp`	比较两个字符串	判断收到的是不是某个指令，要完全相等
`sscanf`	按格式从字符串里取数字	从 `"(99,99)"` 里抠出 99 和 99
`atoi`	字符串转整数	把 `"123"` 变成数字 123

特别注意：匹配指令用 strcmp（完整匹配），别用 strncmp，因为它只比前几个字符，"??" 也能匹配成 "?"，会误判。

7. 重点坑：sscanf 会"半途而废"

这是 PDF 最精彩的部分。

比如题目要求收到坐标 "(99,99)"。正常用 sscanf 解析没问题：

sscanf(buf, "(%u,%u)", &x, &y);

但是，如果收到的是错误数据 "(99,9#)"，sscanf 遇到 # 会停止解析，结果还是解析出 x=99, y=9，程序以为数据是对的！

类比：你让人读"99,9#"，他读到 # 不认识就停了，但把前面读到的 99 和 9 当成正确答案交给你了。

解决办法：加一个 %n 做"长度验证"

%n 不会读取内容，但它会记录 sscanf 到底读了多少个字符。

int chars_read;
int result = sscanf(buf, "(%u,%u)%n", &x, &y, &chars_read);

if(result == 2 && chars_read == strlen(buf))
{
    // 格式完全正确，正常处理
}
else
{
    // 格式错误，报错
}

判断条件两个：

成功解析出 2 个数字（result == 2）
读取的字符数 == 整个字符串长度（chars_read == strlen(buf)）

如果是 "(99,9#)"，sscanf 读到 # 就停了，chars_read 会比总长度短，于是被识别为错误数据。

总结成一张"傻瓜流程图"

初始化：ISP生成 + ES=1 + EA=1
        ↓
发送：自己写 putchar → 用 printf 随便发
        ↓
接收：中断里 RI=1 → 存进缓冲区 → 计时清零
        ↓
判断收完：定时器1ms加1，超过10ms没新数据 = 一帧结束
        ↓
解析：sscanf + %n 验证长度 → 格式对了才处理
        ↓
处理完：memset清空 + 索引归零，准备收下一帧

核心就三句话：

发送靠 printf 重定向，省事；
接收靠"超时 10ms"判断一帧收完，稳；
解析靠 sscanf + %n 验证格式，防止错数据蒙混过关。

8.符号

一图看懂常用格式符

格式符	用于什么类型	什么时候用	例子
`%bu`	`unsigned char`（1字节无符号）	发送/打印一个字节的数据，比如温度、编号等小数字（0~255）	`printf("%bu", my_data);`
`%bd`	`signed char`（1字节有符号）	发送有符号的字节（-128~127）	`printf("%bd", temp);`
`%bx` / `%bX`	`unsigned char`（十六进制）	想看一个字节的十六进制值	`printf("%bx", data);`
`%u`	`unsigned int`（2字节无符号）	发送/解析 16 位无符号整数（0~65535），如坐标值	`sscanf(buf, "(%u,%u)", &x, &y);`
`%d`	`int`（2字节有符号）	发送/解析 16 位有符号整数（-32768~32767）	`sscanf(buf, ":%d", &value);`
`%s`	字符串	发送/读取字符串	`printf("%s", str);`
`%n`	不读数据，只"计数"	记录已经读了多少个字符，用来验证格式是否完整	`sscanf(buf, "(%u,%u)%n", &x, &y, &n);`
`%[^:]`	字符串（直到冒号停止）	解析指令格式，如 `"CMD:123"` 中的 `CMD`	`sscanf(buf, "%[^:]:%d", cmd, &value);`

关键：%bu 和 %u 怎么区分？

就看变量类型！

cunsigned char my_data = 5;   // 1 字节 → 用 %bu
unsigned int  x, y;          // 2 字节 → 用 %u

变量是 unsigned char（0~255）→ %bu
变量是 unsigned int（0~65535）→ %u

PDF 特别强调的坑：

unsigned char my_data = 5;
printf("%bu", my_data);   // ✅ 正确
printf("%d", my_data);    // ❌ 错误，会发送错数据

因为 %d 是按 2 字节有符号数去读，而 my_data 只有 1 字节，类型对不上，数据就乱了。

%n 是干什么的？它很特殊

%n 不是用来读取数据的，它是一个"计数器"。

它会把"sscanf 到目前为止读了多少个字符"存进一个 int 变量里。

用法：放在格式串的最后面

int chars_read;
int result = sscanf(buf, "(%u,%u)%n", &x, &y, &chars_read);

然后配合 strlen 做完整验证：

if(result == 2 && chars_read == strlen(buf))
{
    // 格式完全正确
}
else
{
    // 格式错误
}

原理：

正常数据 "(99,99)" → sscanf 全部读完 → chars_read 等于总长度 7 →
错误数据 "(99,9#)" → sscanf 读到 # 停了 → chars_read 比总长度少 → 被识破

一句话：%n 就是"读了多少个字符的记录员"，用来抓出那种"前半段对、后半段是垃圾"的错误数据。

快速选择口诀

变量是 unsigned char  →  %bu
变量是 unsigned int   →  %u
变量是 int（有符号）   →  %d
想要验证格式是否完整   →  末尾加 %n
要解析 "名字:数字"     →  %[^:]:%d

最容易犯的 3 个错

unsigned char 用了 %u 或 %d → 字节数不对，数据错乱
sscanf 里忘了加 %n 验证 → 错误格式 "(99,9#)" 也能混过去
用 %n 想读取数字 → %n 不读数据，只计数，别搞混

记住这几点，串口收发基本就不会翻车了。
