智能门锁：第一讲

[ZQY]

第一讲：标准库零基础扫盲

建立工程

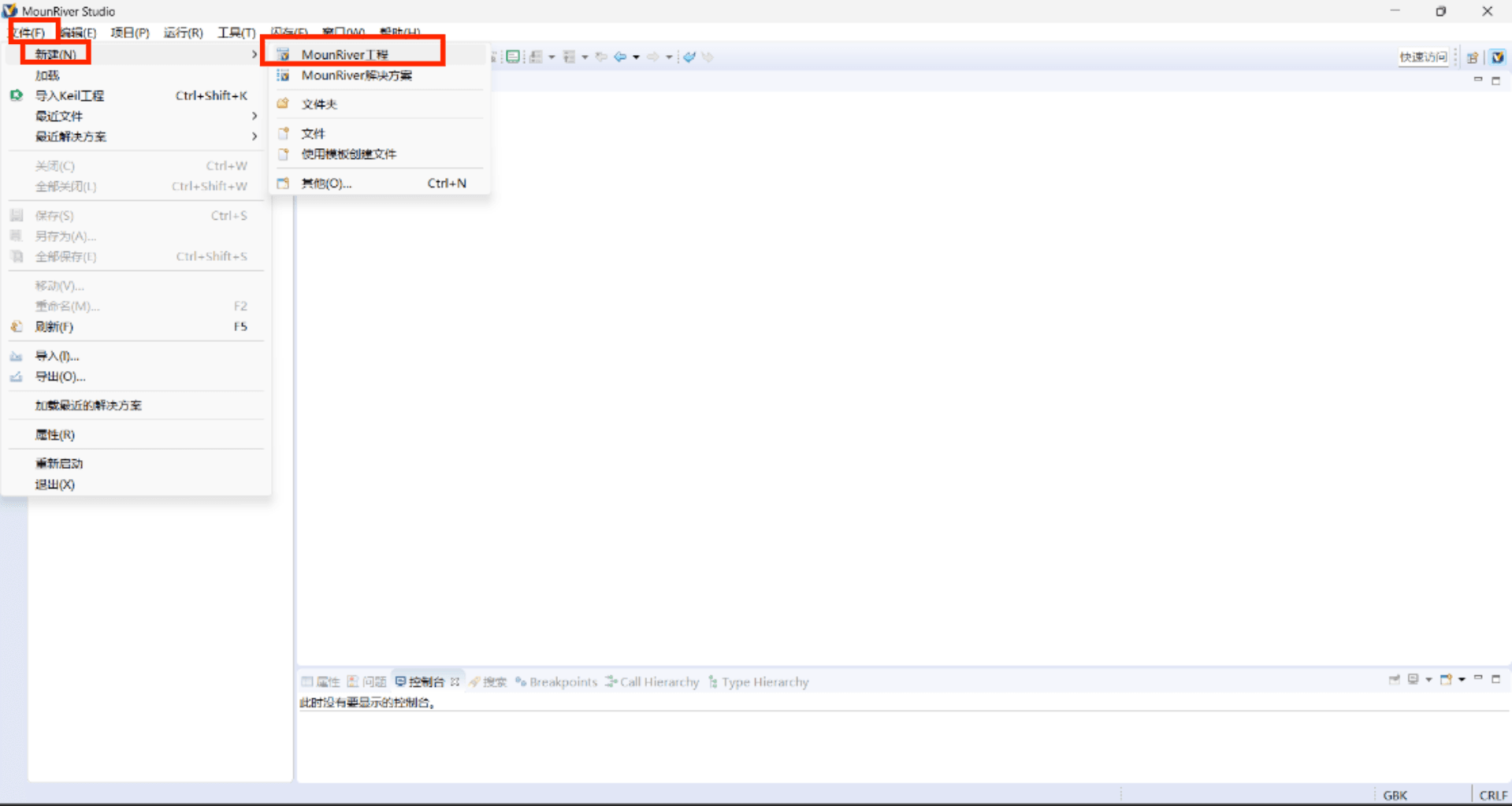

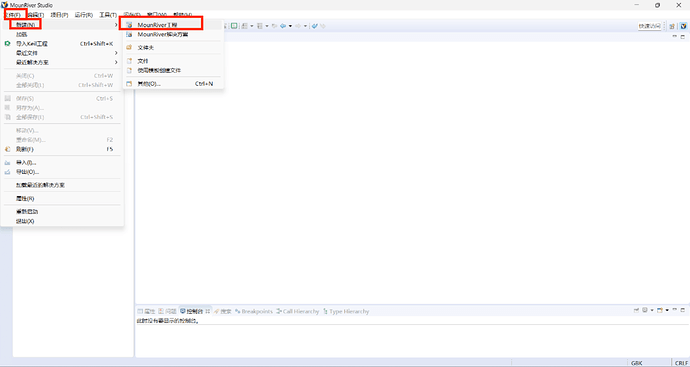

点击文件—>点击新建—>点击MounRiver工程

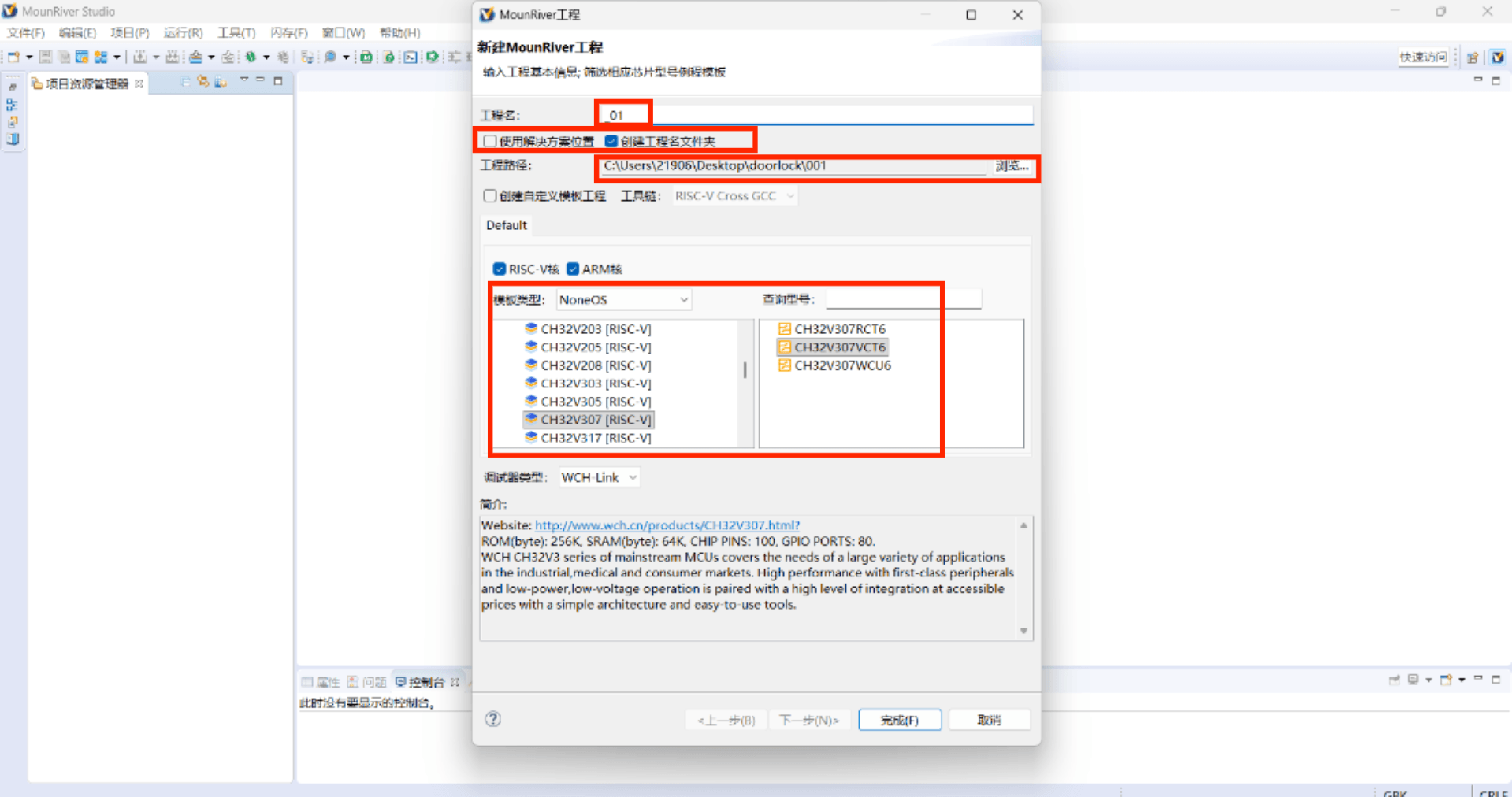

取消勾选使用解决方案位置，勾选创建工程文件夹并添加路径；设置工程名；选择芯片型号CH32V307VCT6

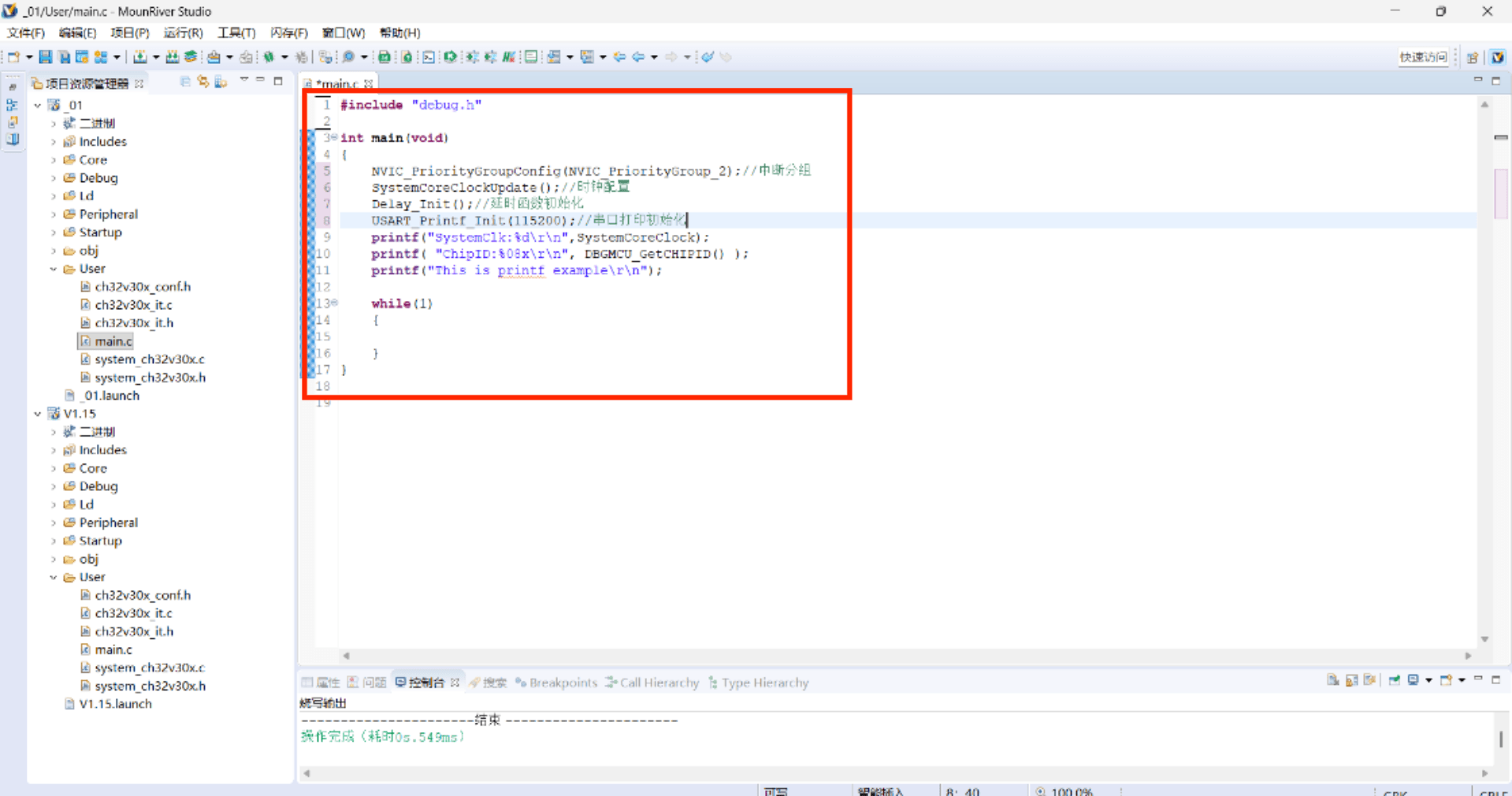

新建工程后，删除不必要注释，代码如下

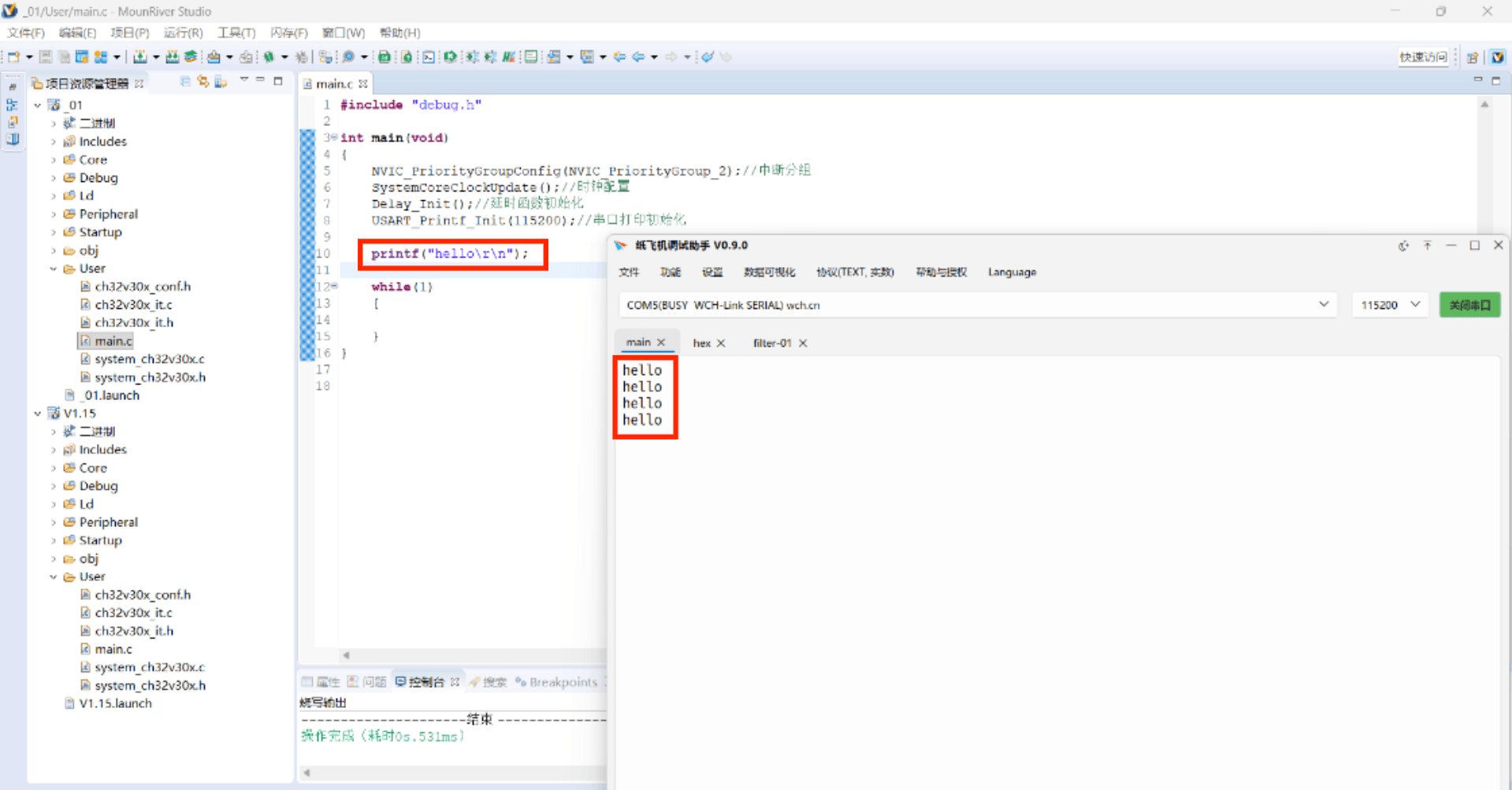

写入测试程序，打开串口，开发板按下reset键，打印出hello，则代码可跑通

GPIO点灯

移植路径：01may嵌赛智能门锁江西省单片机仿真\嵌入式大赛\嵌赛沁恒赛道\项目\乡村智居系统\沁恒资料\例程\官网例程\EVT307\EXAM\GPIO\GPIO_Toggle

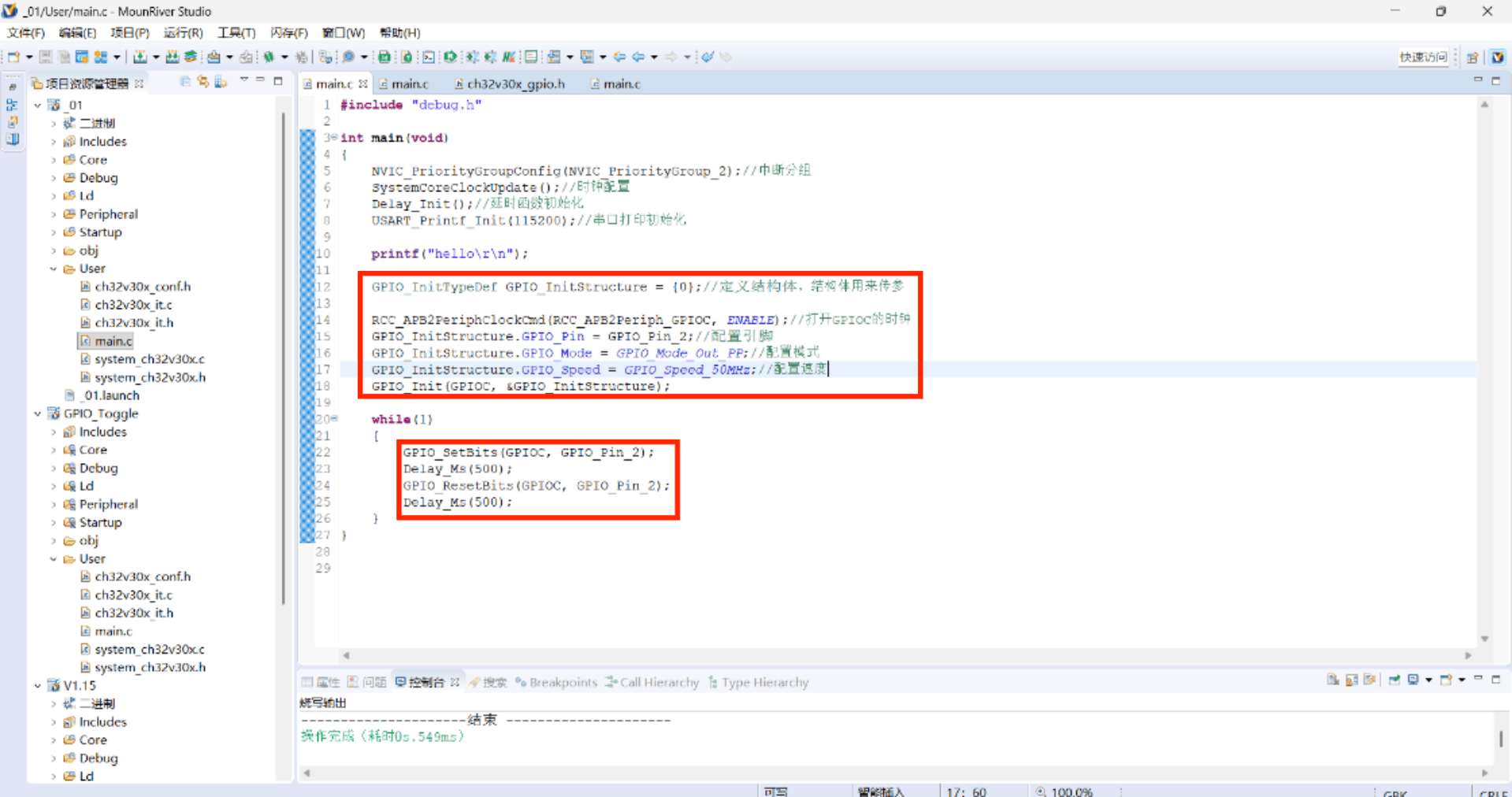

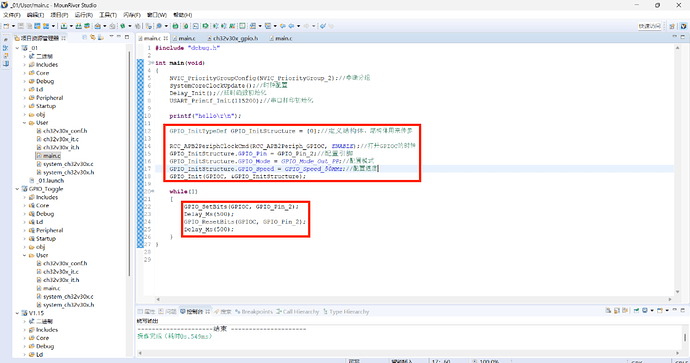

从例程中移植GPIO的相关代码，查看原理图得知：LED2引脚为PC2，PC2是挂在APB2总线，并更改相关引脚，如第一个红框所示**（这段底层代码一定要有）**

在while(1)循环中调用库函数GPIO_SetbBits、GPIO_ResetbBits、Delay_Ms，实现以1秒为周期进行LED2的亮灭，如第二个红框所示**（这段属于应用层代码）**

定时器与中断配置

移植路径：01may嵌赛智能门锁江西省单片机仿真\嵌入式大赛\嵌赛沁恒赛道\项目\乡村智居系统\乡村智居系统代码\MounRiver工程\智能中控\ZK_V6.4

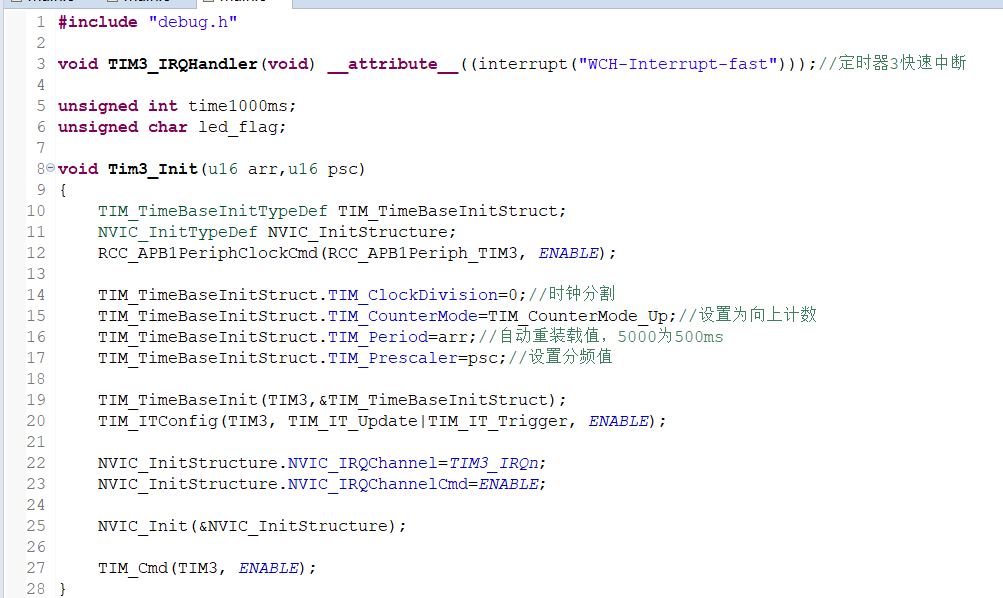

Tim3_Init(1000, 96-1) 括号里的参数是定时器的配置参数，用来设置定时器产生中断的时间间隔

arr - Auto Reload Register（自动重装载值）

 u16 arr = 1000;  // 计数器从0数到1000

psc - Prescaler（预分频值） 注：

 // 你写的：96-1 = 95
 psc = 95;  // 写入预分频寄存器
 // STM32内部执行：
 实际分频系数 = psc + 1 = 95 + 1 = 96
 // 结果：
 72,000,000 Hz ÷ 96 = 750,000 Hz
 //告诉定时器："嘿，每96个脉冲，你只数1次！"就像：每96滴雨，你只数1滴

第一个参数：1000

• 对应：自动重装载值（TIM_Period = arr）

• 作用：计数器的最大值。计数器从0开始计数，达到这个值后产生溢出中断，然后从0重新开始

• 示例：设为1000，表示计数器从0数到1000后产生中断

第二个参数：96-1

• 对应：预分频值（TIM_Prescaler = psc）

• 作用：对系统时钟进行分频，降低计数频率

• 实际值：96-1 = 95

• 预分频器：实际分频系数 = psc + 1

  • 写入0：1分频（不分频）

  • 写入1：2分频

  • 写入95：96分频

• 自动重装载值：实际计数到 arr 就溢出

  • psc = 96-1 = 95 → 实际96分频

  • arr = 1000 → 计数到1000溢出

  你想写入	实际效果	例子
  0	1分频（不分频）	频率不变
  1	2分频	频率减半
  N-1	N分频	95 = 96分频
  71	72分频	72MHz→1MHz
  7199	7200分频	72MHz→10kHz

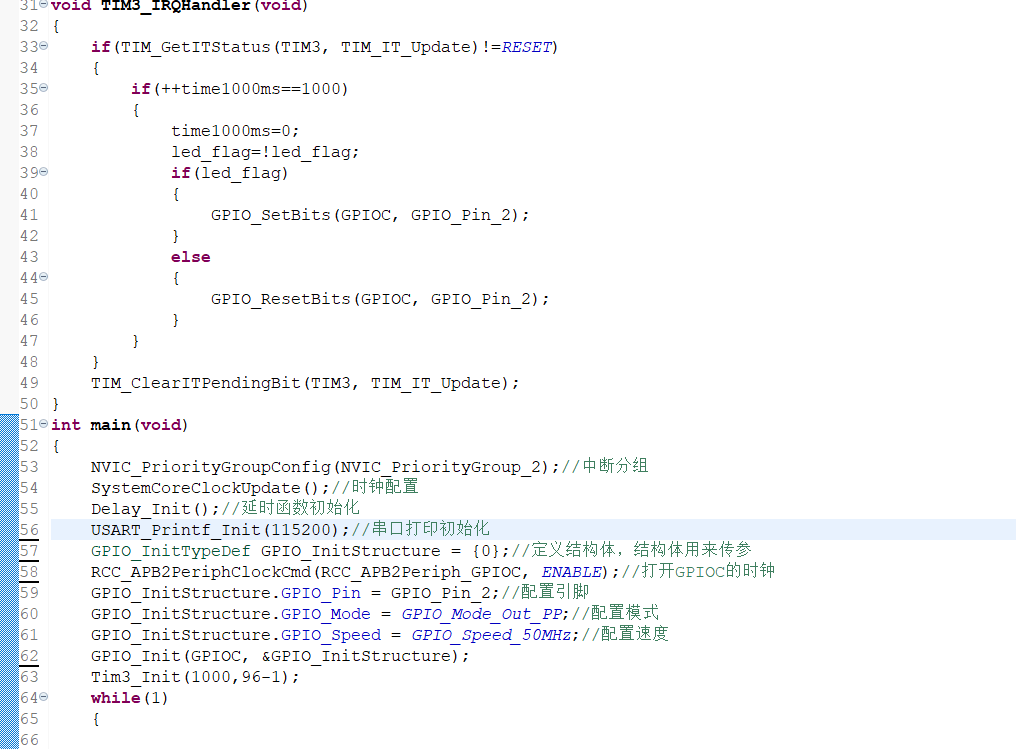

配置定时器与中断，并定义标志位和计数值，实现以2秒为周期的LED灯的亮灭
