第四讲：GPIO和LED模块

ZQY · 2026 年1 月 22 日 16:25

第四讲：GPIO和LED模块

基础概念

GPIO 基础知识

GPIO（General Purpose Input/ Output，通用输入/输出口）是决定引脚的基本工作方式，是STM32CubeMX中最基础的配置项

模式	说明	适用场景	备注
输入模式	将引脚配置为输入，用于读取外部电平	读取按键、开关、传感器信号等	通常需配合内部/外部上拉或下拉电阻，防止悬空
输出模式	将引脚配置为输出，用于驱动外部电路	LED 控制、继电器、蜂鸣器、电机使能信号等	可选择推挽或开漏输出类型
模拟模式	引脚用于模拟信号输入或输出	ADC 采集（如温度、电压）、DAC 输出音频等	此时数字功能被禁用
备用功能	引脚配置为外设复用功能（Alternate Function）	UART、SPI、I2C、PWM、定时器等通信或控制接口	具体功能由芯片手册及引脚复用表确定输出类型

推挽 vs 开漏对比

当GPIO配置为输出模式时，可以选择不同的输出类型

特性	推挽输出	开漏输出
高电平驱动	芯片内部提供	需外部上拉电阻
低电平驱动	芯片内部提供	芯片内部提供
多设备共享总线	不适合（可能短路）	适合（支持线与）
电流驱动能力	较强（由芯片决定）	取决于上拉电阻
电平转换兼容性	一般不能直接转换	容易实现不同电压匹配
LED 直接驱动	非常适合	需要外加上拉电路
总线冲突保护	较差	较好（靠外部电阻限流）

输出速度配置

决定GPIO引脚状态切换的速率和驱动能力，更高的速度设置意味着更快的电平切换速率和更强的电流驱动能力

速度等级	典型频率范围	特点与影响	适用场景
低速（Low Speed）	2 – 10 MHz	功耗低、EMI 小、边沿较缓	按键检测、LED 控制、低频开关信号
中速（Medium Speed）	10 – 50 MHz	平衡功耗与速度	普通 UART、SPI、显示驱动等
高速（High Speed）	50 – 100 MHz	边沿陡、噪声与功耗增加	高速 SPI、SDIO、USB 等
超高速（Very High Speed）	100 MHz 以上	信号完整性与 EMI 要求高	高速存储器接口、摄像头并行数据等

速度设置的影响

更高的速度带来更快的信号边沿，但也会导致：
- 功耗增加
- 电磁干扰（EMI）增强
- 信号完整性设计难度提高
经验建议：在满足时序要求的前提下，尽量选用较低速度，以降低系统噪声与功耗。
例如 LED 控制一般选用低速即可，而 SPI 通信则需根据时钟频率选择中/高速。

上拉/下拉电阻

决定GPIO引脚在未被驱动时的默认状态

配置模式	工作原理	关键特性
无上拉/下拉	不启用内部电阻，引脚直接浮空	• 电平完全由外部电路决定 • 功耗最低（无电阻电流） • 灵敏度最高
上拉电阻	内部电阻连接至电源(VCC)，引脚悬空时为高电平	• 默认输出高电平(1) • 按键按下时接地变低(0) • 常见阻值：4.7KΩ~10KΩ
下拉电阻	内部电阻连接至地(GND)，引脚悬空时为低电平	• 默认输出低电平(0) • 按键按下时接电源变高(1) • 有助于降低静态功耗

STM32 HAL库GPIO配置

GPIO Mode (GPIO模式)：对于LED控制，通常选择Output Mode。如果需要通过PWM控制LED亮度，则选择Alternate Function并连接到定时器。

GPIO Output Type (输出类型)：对于一般的LED控制，选择Push-Pull输出类型。对于需要共享总线的场景（如I2C），选择Open-Drain输出类型。

GPIO Speed (输出速度)：对于普通LED控制，选择Low速度即可。更高的速度会增加功耗和电磁干扰，除非应用需要，否则不要选择过高的速度设置。

GPIO Pull-up/Pull-down (上拉/下拉电阻)：对于输出模式下的LED控制，通常选择No Pull-up/Pull-down。对于输入模式下的按键检测，建议选择Pull-up以防止引脚浮空。

GPIO Label (引脚标签)：为GPIO引脚指定一个有意义的名称，方便在代码中引用。

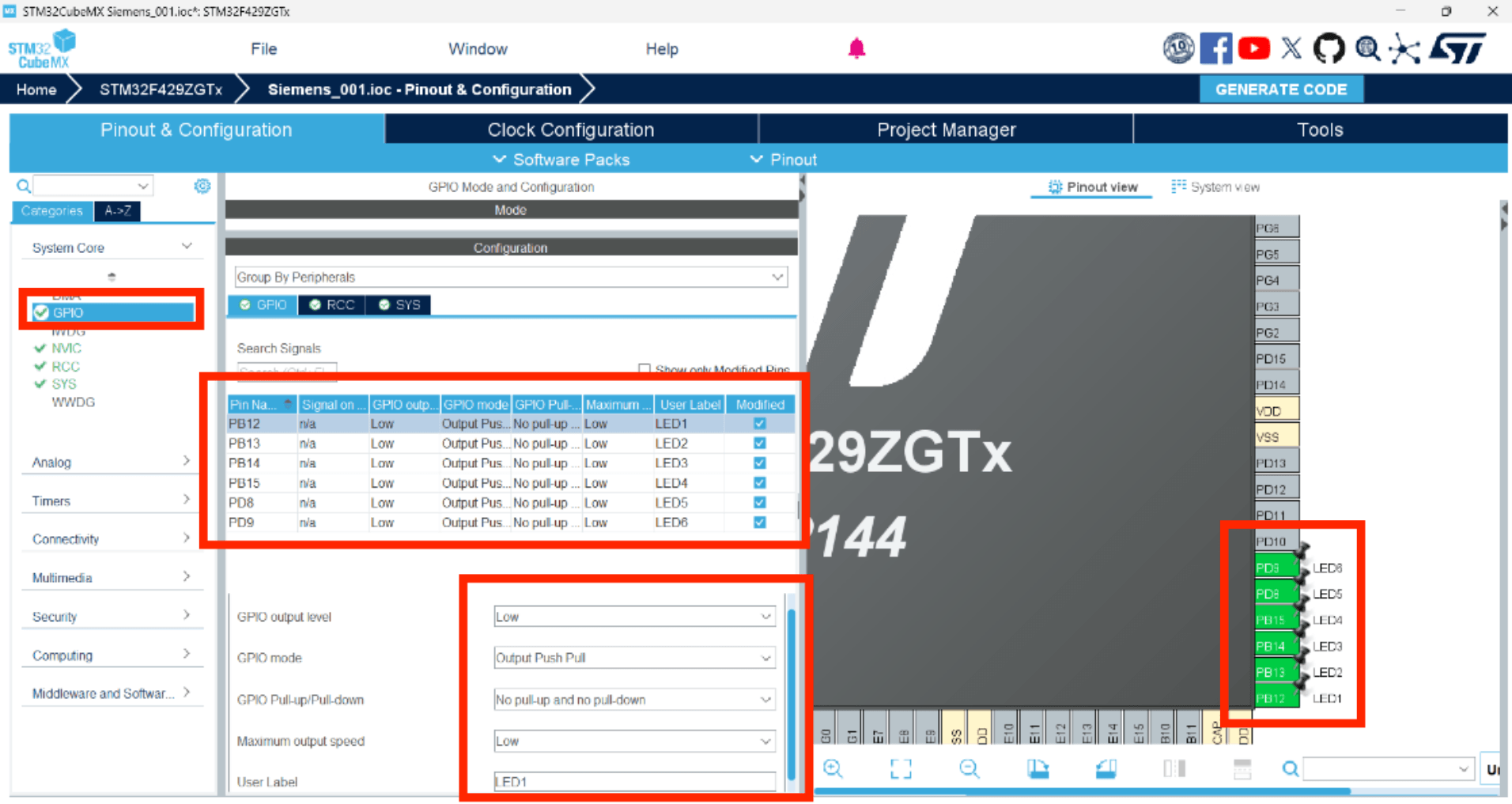

在CubeMX图形化工具配置LED引脚，LED1-6依次配成PB12,PB13,PB14,PB15,PD8,PD9

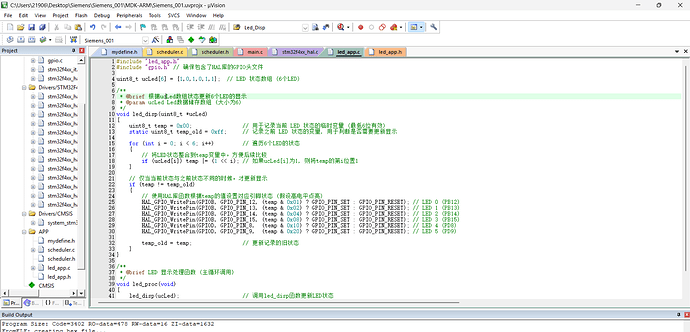

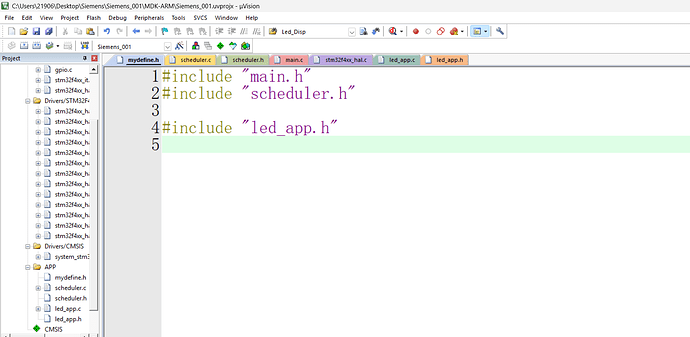

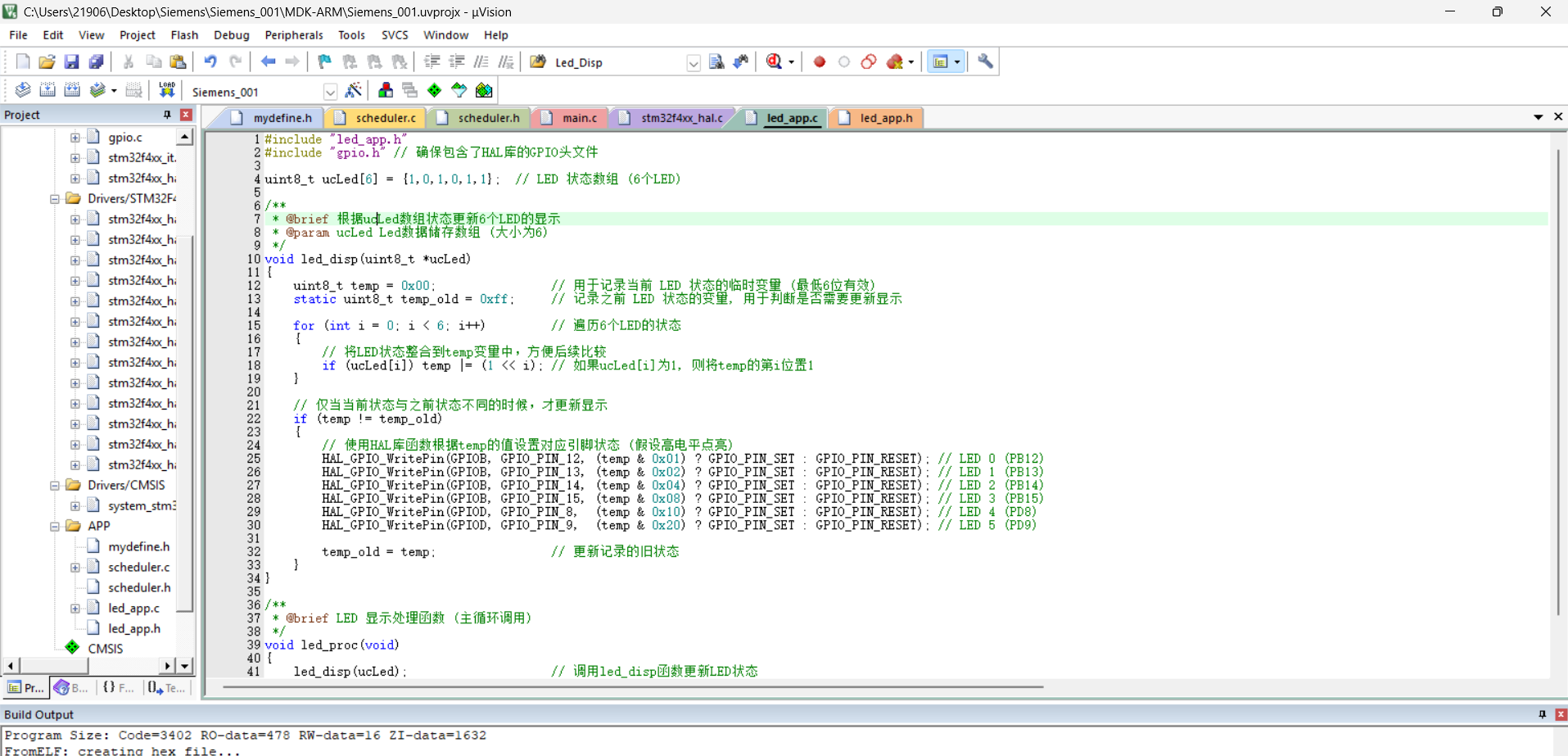

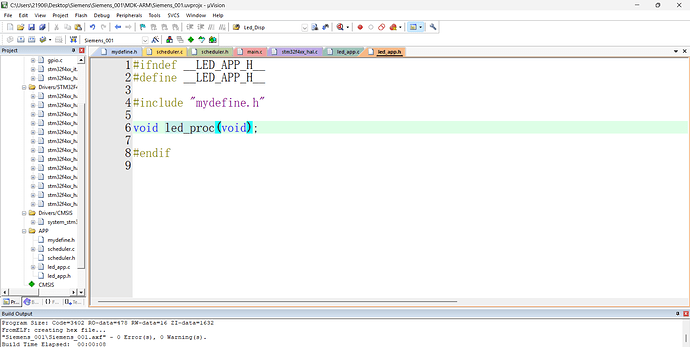

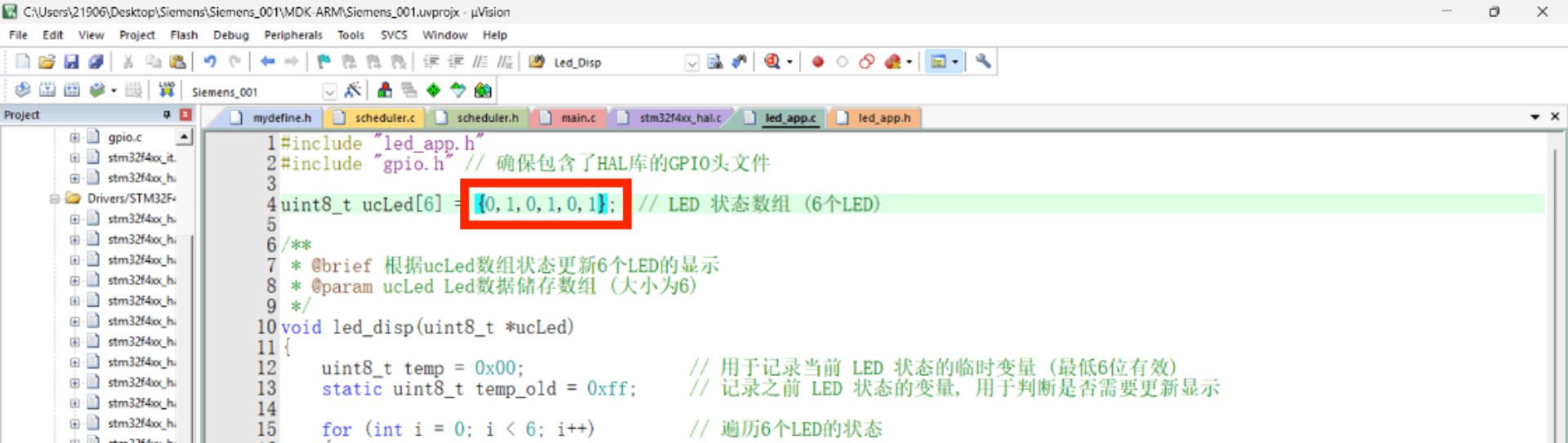

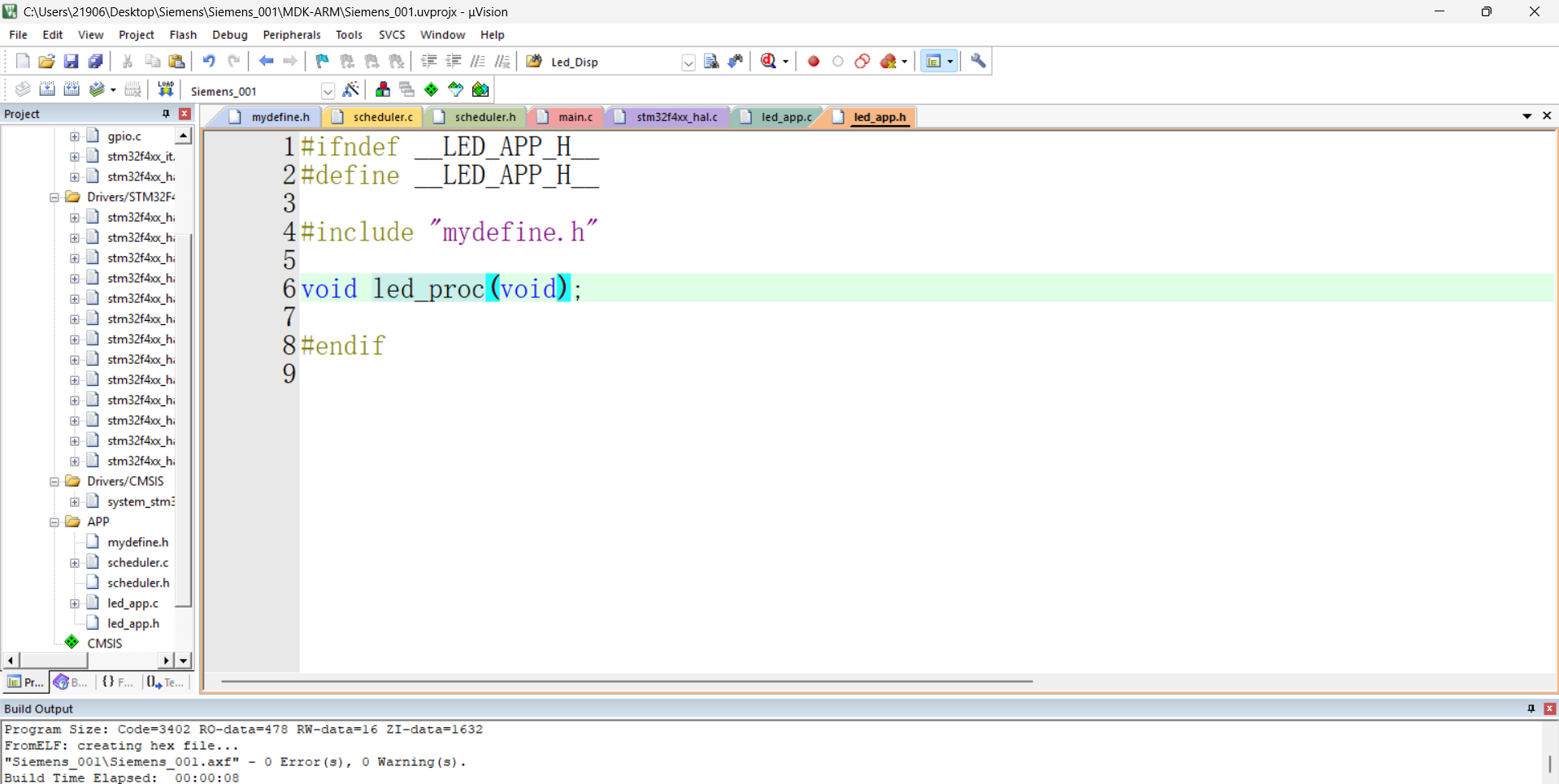

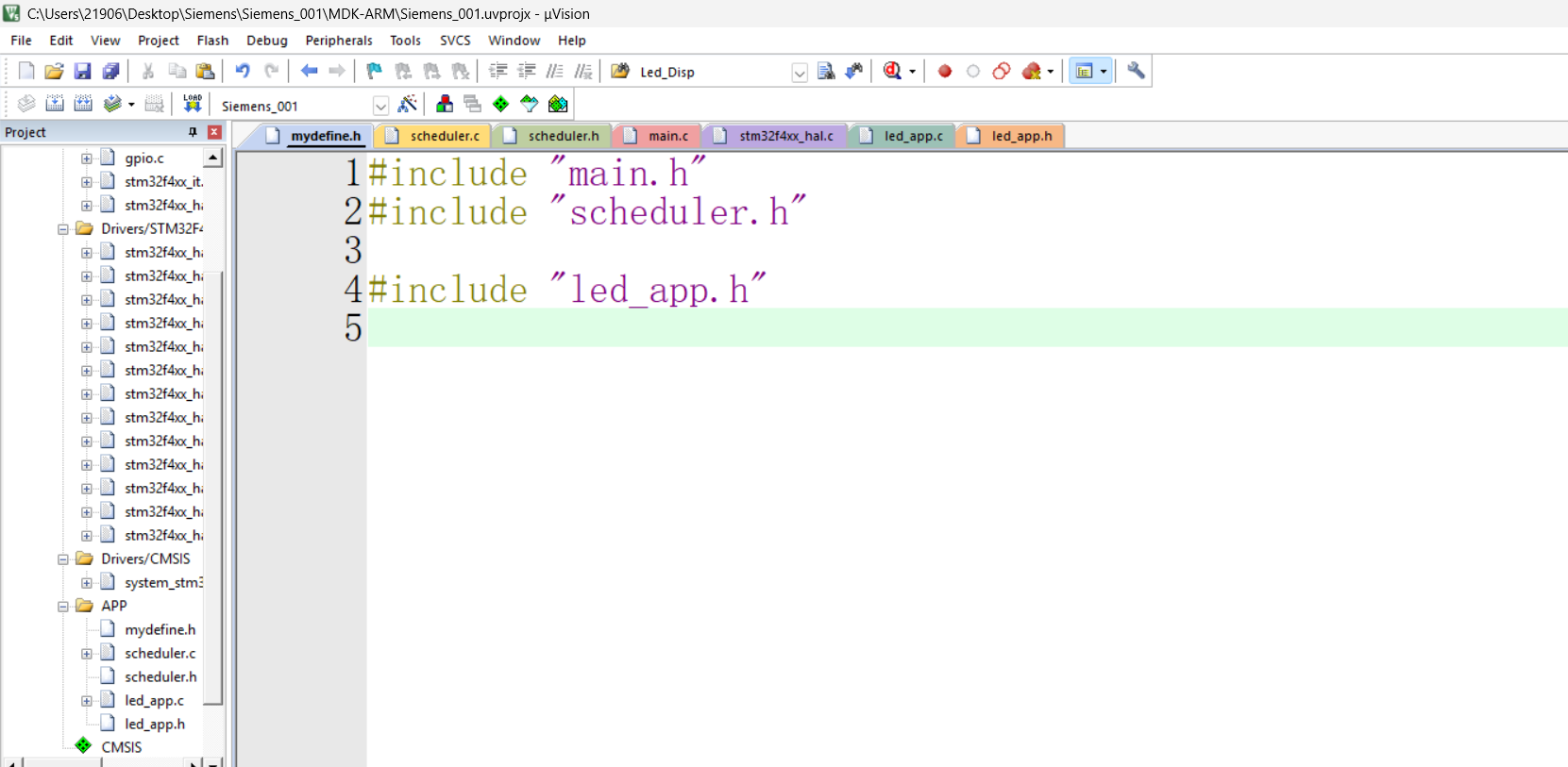

新建led的.c和.h文件，并移植配置，在mydefine.h文件引用led的文件

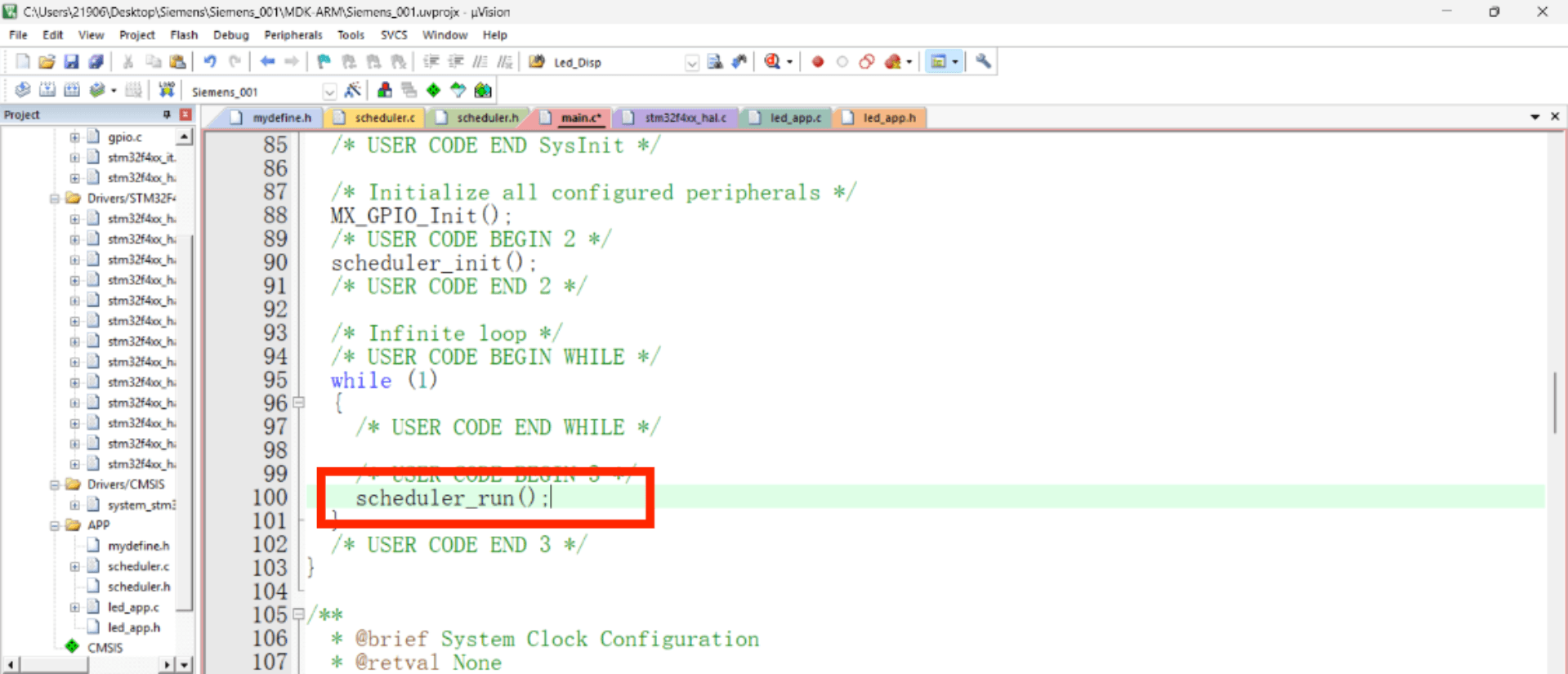

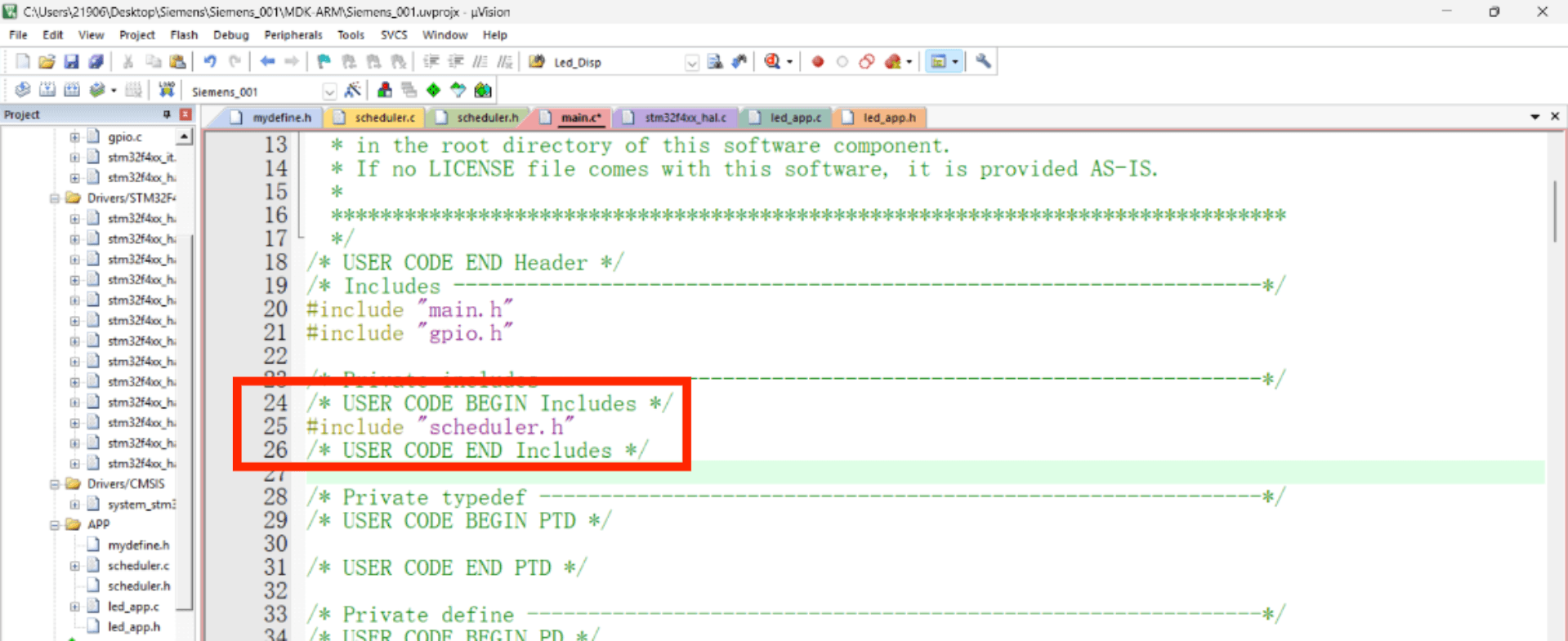

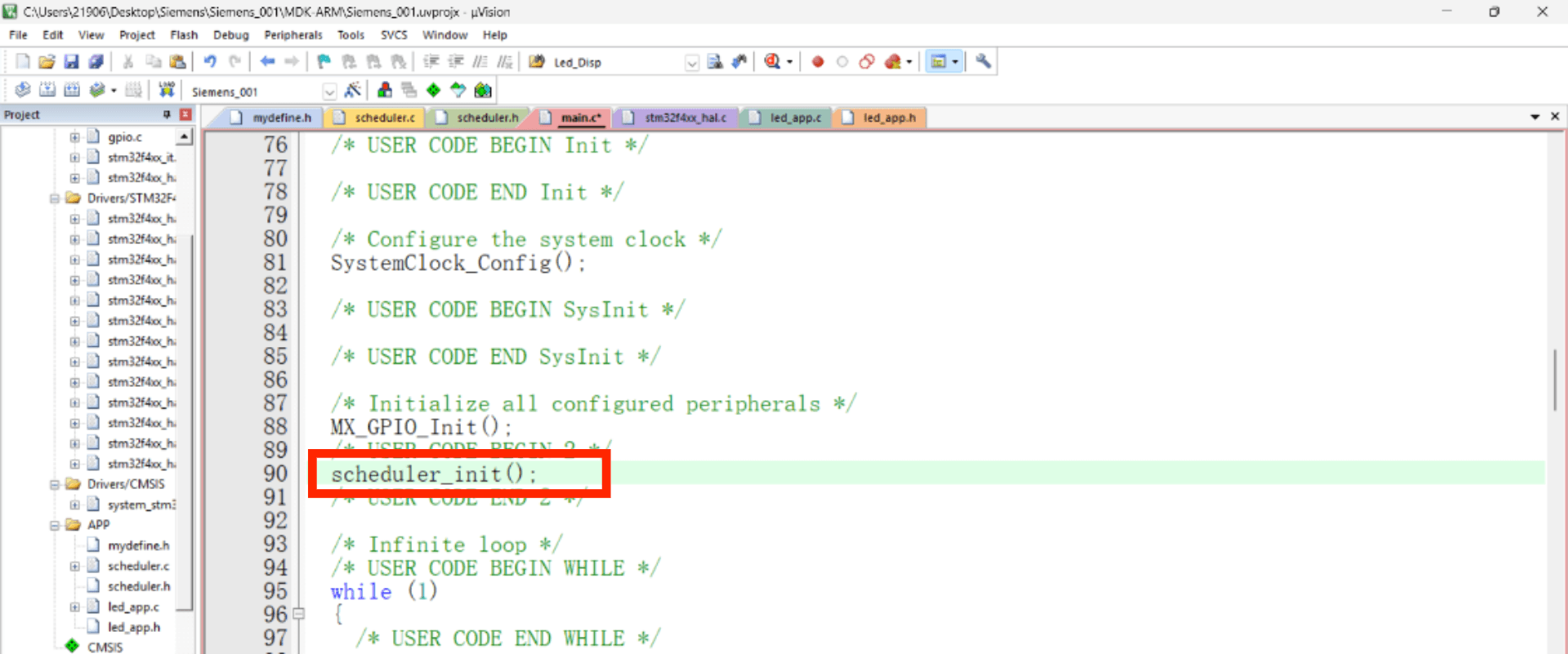

在main.h中引用调度器头文件，并调用调度器初始化函数和调度器运行函数

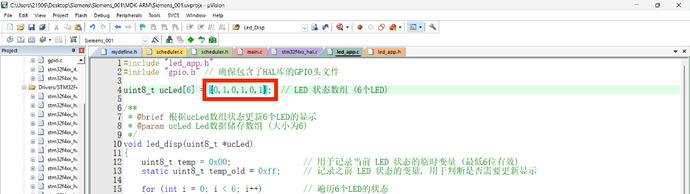

烧录程序，第2/4/6个LED灯亮

DEBUG调试①

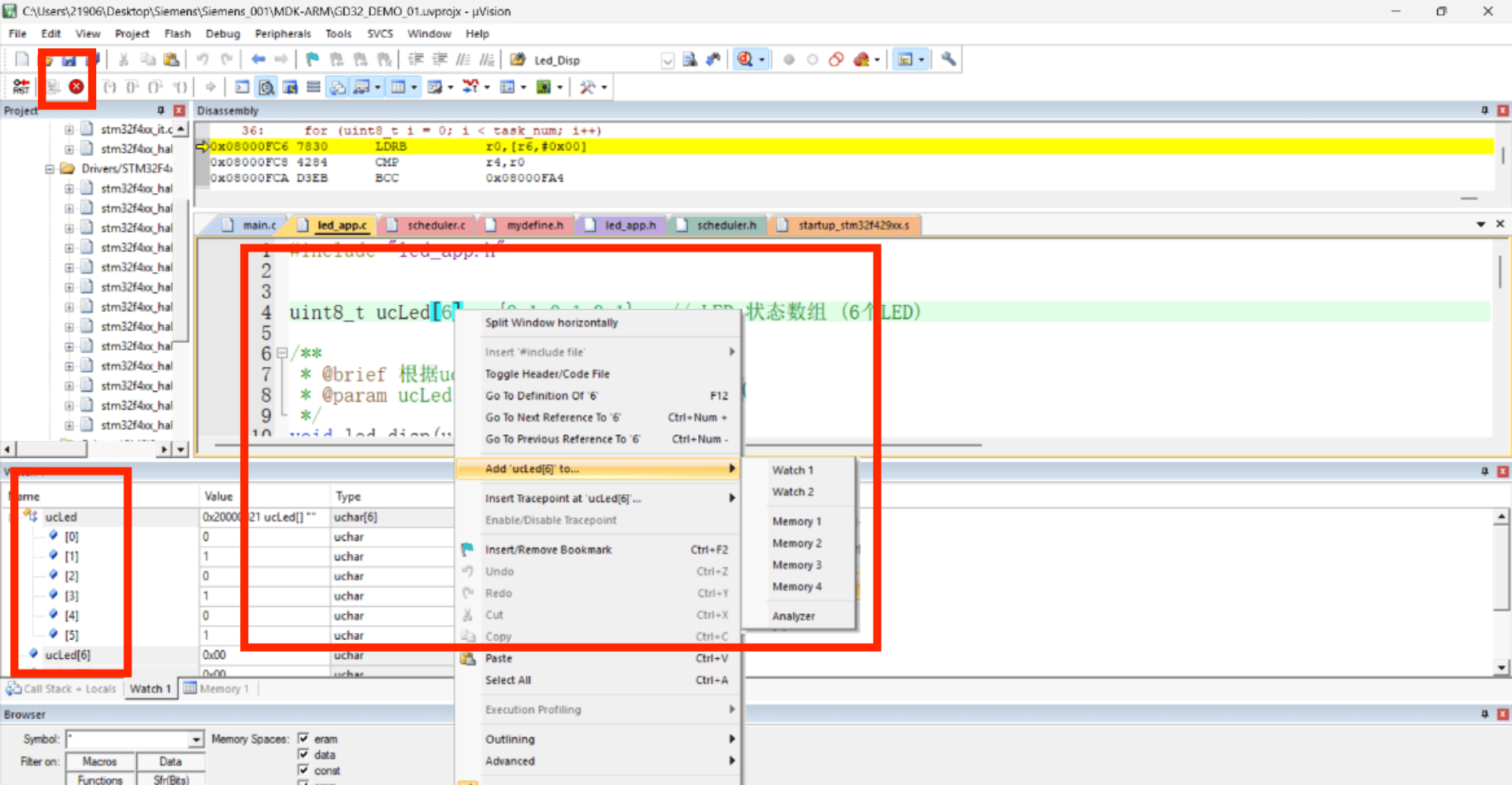

在DEBUG界面中点击全速运行再停止，将ucLed添加至调试窗口，观察ucLed的值是否正常。若值显示正常但灯不正常，则排除软件问题，转向解决硬件

单个LED呼吸灯

需额外引用头文件：

 #include <math.h> // 需要包含数学库以使用 sinf 函数
 #include "gpio.h" // 确保包含了HAL库的GPIO头文件
 #include <stdint.h> // 引入标准整数类型

应用层代码如下：

  // 呼吸灯相关变量 (使用 static 确保它们在函数调用之间保持值)
  static uint32_t breathCounter = 0;      // 呼吸效果的内部计时器，模拟时间流逝
  static uint8_t pwmCounter = 0;          // 软件PWM的内部计数器，用于生成PWM波形
  static uint8_t brightness = 0;          // 当前计算出的LED亮度值 (0-pwmMax)
  static const uint16_t breathPeriod = 2000; // 定义一个完整的呼吸周期时长 (单位：毫秒或调用次数，取决于调用频率)
  static const uint8_t pwmMax = 10;       // 软件PWM周期的最大计数值 (决定PWM精度和频率)

  breathCounter = (breathCounter + 1) % breathPeriod;
  pwmCounter = (pwmCounter + 1) % pwmMax;
  brightness = (uint8_t)((sinf((2.0f * 3.14159f * breathCounter) / breathPeriod) + 1.0f) * pwmMax /        2.0f);
  ucLed[0] = (pwmCounter < brightness) ? 1 : 0;

breathCounter = (breathCounter + 1) % breathPeriod;：更新呼吸计时器：自动加加，每次调用函数时加1，达到周期后归零这个计数器相当于呼吸效果的时间轴

pwmCounter = (pwmCounter + 1) % pwmMax;：自动加加，更新软件PWM计数器：每次调用函数时加1，达到 pwmMax 后归零这个计数器用于在 pwmMax 的周期内比较亮度，决定当前时刻LED是亮还是灭

brightness = (uint8_t)((sinf((2.0f * 3.14159f * breathCounter) / breathPeriod) + 1.0f) * pwmMax / 2.0f);： (2.0f * 3.14159f * breathCounter) / breathPeriod 将 breathCounter 映射到 0 到 2π 的弧度范围，sinf(…) 的结果在 -1.0 到 1.0 之间，(sinf(…) + 1.0f) 将范围变为 0.0 到 2.0， pwmMax / 2.0f 将范围缩放到 0 到 pwmMax，即我们期望的亮度范围

ucLed[0] = (pwmCounter < brightness) ? 1 : 0;：控制第一个LED (ucLed[0])

多个LED呼吸流水灯

需额外引用头文件：

 #include <math.h> // 需要包含数学库以使用 sinf 函数
 #include "gpio.h" // 确保包含了HAL库的GPIO头文件
 #include <stdint.h> // 引入标准整数类型

应用层代码如下：

 static uint32_t breathCounter = 0;      // 全局呼吸计时器
 static uint8_t pwmCounter = 0;          // 软件PWM计数器 (所有LED共用)
 static uint8_t brightness = 0;          // 当前计算出的LED亮度值 (0-pwmMax)
 static const uint16_t breathPeriod = 4000; // 整个流水呼吸效果的周期 (调慢一点，看得清楚)
 static const uint8_t pwmMax = 10;       // PWM精度 (同上)
 static const float phaseShift = 3.14159f / 3.0f;

 breathCounter = (breathCounter + 1) % breathPeriod;
 pwmCounter = (pwmCounter + 1) % pwmMax;
 for(uint8_t i = 0; i < 6; i++) // 遍历所有6个LED
 {
     float angle = (2.0f * 3.14159f * breathCounter) / breathPeriod - i * phaseShift;
     float sinValue = sinf(angle);
     float enhancedValue = sinValue > 0 ? powf(sinValue, 0.5f) : -powf(-sinValue, 0.5f);
     enhancedValue = enhancedValue > 0.7f ? enhancedValue : enhancedValue * 0.6f;
     brightness = (uint8_t)((enhancedValue + 1.0f) * pwmMax / 2.0f);
     ucLed[i] = (pwmCounter < brightness) ? 1 : 0;
 }

static const float phaseShift = 3.14159f / 3.0f;：每个LED比前一个晚 π/3 的相位开始呼吸，6个LED × 60度 = 360度，正好一个完整周期

float angle = (2.0f * 3.14159f * breathCounter) / breathPeriod - i * phaseShift;：

想象6个人在跑道上赛跑：
LED0：立即起跑
LED1：晚1秒起跑
LED2：晚2秒起跑
LED3：晚3秒起跑
LED4：晚4秒起跑
LED5：晚5秒起跑

这样他们就会形成"波浪"效果！

float sinValue = sinf(angle);：计算原始的正弦值 (-1.0 到 1.0)

float enhancedValue = sinValue > 0 ? powf(sinValue, 0.5f) : -powf(-sinValue, 0.5f);：端点不变，中间段放大

sinValue	原始值	增强计算	enhancedValue	效果说明
1.0	1.0	√1.0	1.0	峰值不变
0.9	0.9	√0.9 ≈ 0.949	0.949	变大！
0.7	0.7	√0.7 ≈ 0.837	0.837	明显变大！
0.5	0.5	√0.5 ≈ 0.707	0.707	变大了41%！
0.3	0.3	√0.3 ≈ 0.548	0.548	变大了83%！
0.1	0.1	√0.1 ≈ 0.316	0.316	变大了216%！
0.0	0.0	√0.0	0.0	零点不变
-0.1	-0.1	-√0.1 ≈ -0.316	-0.316	变小了(绝对值变大)
-0.3	-0.3	-√0.3 ≈ -0.548	-0.548	更小！
-0.5	-0.5	-√0.5 ≈ -0.707	-0.707	更小！
-0.7	-0.7	-√0.7 ≈ -0.837	-0.837	更小！
-0.9	-0.9	-√0.9 ≈ -0.949	-0.949	更小！
-1.0	-1.0	-√1.0 = -1.0	-1.0	谷值不变

enhancedValue = enhancedValue > 0.7f ? enhancedValue : enhancedValue * 0.6f;：暗部抑制：enhancedValue > 0.7，已经足够亮了，保持原样；否则，不够亮，再压暗

uint8_t brightness = (uint8_t)((enhancedValue + 1.0f) * pwmMax / 2.0f);：将增强后的浮点数值[-1.0, 1.0]映射到LED的PWM亮度值[0, pwmMax]
