IAP15单片机内存管理与NE555频率测量笔记

作者：777
最后更新：2026-02-03

---

一、内存管理指南

1.1 四种存储区域（Figure 3）

IAP15单片机主要有以下四种存储区域：

区域类型	关键字	地址范围	特点说明
data	默认(Small模型)	0x00-0x7F	内部RAM，访问速度最快
idata	idata	0x80-0xFF	间接寻址内部RAM
pdata	pdata	分页外部RAM	256字节页，速度较快
xdata	xdata	外部RAM	容量大但速度慢

1. 特别注意
   使用串口功能（如printf 、sscanf ）时会占用较多内存，建议合理分配变量到不同存储区。

二、NE555频率测量

2.1 测量原理

频率 = 1秒内脉冲上升沿的个数
通过计数器对脉冲进行计数，1秒读取一次计数值。

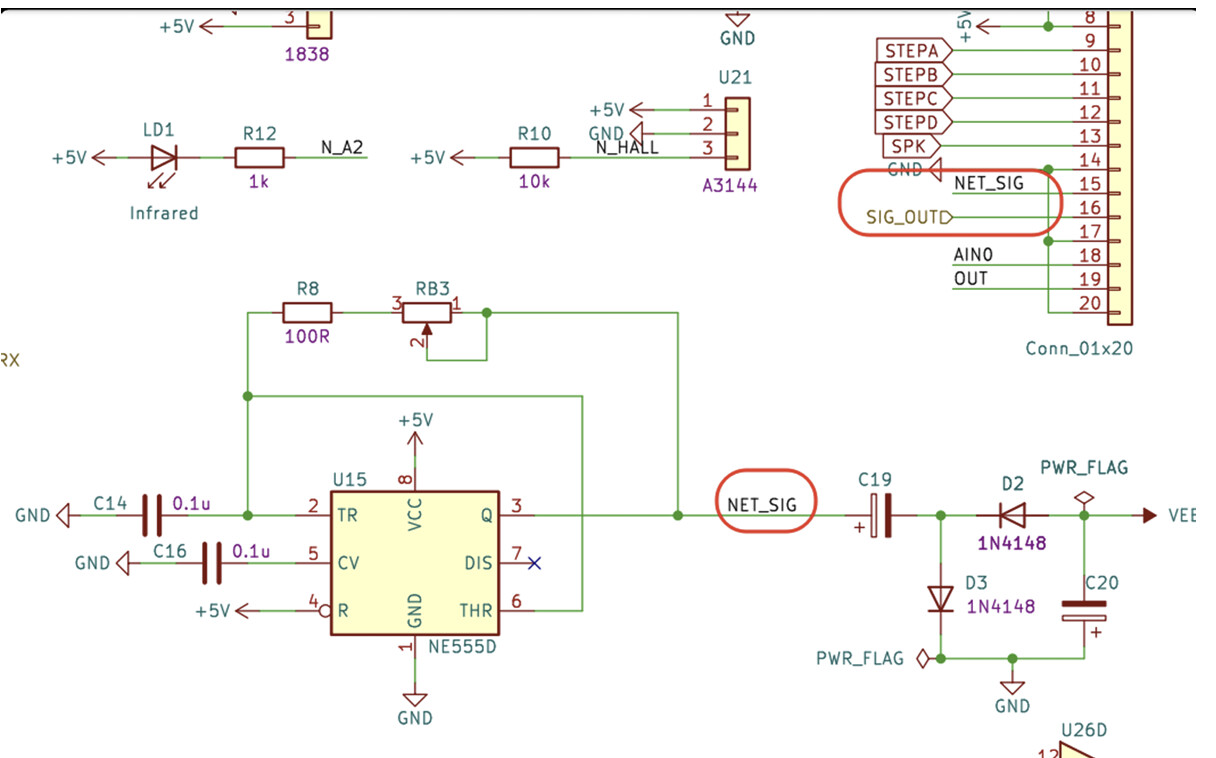

接线方法（Figure 4）

• 使用跳线帽连接 Net_SIG 和 SIG_OUT （对应P34引脚）
• 引脚对应关系：P34 ←→ 脉冲信号
• 重要提醒 ：
  不能使用定时器1作为计数器 ！
  定时器0的C/T位必须置1（计数模式）。



2.3 程序实现

2.3.1 定时器0初始化（16位计数器）

void Timer0_Init(void)      // 计数器模式@12.000MHz
{
    AUXR &= 0x7F;           // 定时器时钟12T模式
    TMOD &= 0xF0;           // 清除定时器0模式位
    TMOD |= 0x05;           // 设置为计数器，16位不自动重载
//这边要自己修改
    TL0 = 0x00;             // 计数器从0开始
    TH0 = 0x00;
    TF0 = 0;                // 清除溢出标志
    TR0 = 1;                // 启动计数器
}

2.3.2 定时器1初始化（1ms定时器)

unsigned int time_all_1s;    // 注意：必须用unsigned int！
                            // unsigned char最大255，这里需要1000

void Timer1_Init(void)      // 1毫秒@12.000MHz
{
    AUXR &= 0xBF;           // 定时器时钟12T模式
    TMOD &= 0x0F;           // 清除定时器1模式位
    TL1 = 0x18;             // 定时初值（1ms）
    TH1 = 0xFC;
    TF1 = 0;
    TR1 = 1;                // 启动定时器
    ET1 = 1;                // 使能定时器1中断
    EA = 1;                 // 开总中断
}

2.3.3 定时器1中断服务程序

void Timer1_Isr(void) interrupt 3
{
    if(++time_all_1s == 1000)  // 累计1000ms = 1s
    {
        time_all_1s = 0;
        // 读取计数值：高8位左移8位 + 低8位
        Freq = (TH0 << 8) | TL0;
        TH0 = TL0 = 0;          // 计数器清零
    }
}

注：取的时候是TH0和TL0都要拿出来，TH0是高八位，数据取完后，我们就可以将TL0和TH0归0

三、常见问题与解决方案

3.1 接线问题

• 问题 ：测量不到频率
• 解决 ：确认跳线帽正确连接 P34 和 SIGNAL 线

3.2 按键干扰问题

矩阵键盘的最后一列使用P34，会导致测量误差：

unsigned char Key_Read()
{
    unsigned char temp = 0;
    // 原代码：P44=0;P42=1;P35=1;P34=1;
    // 修改：注释掉P34相关操作
    P44 = 0; P42 = 1; P35 = 1;  // P34=1;  // 这行被注释
    // ... 其余按键扫描代码

    /* 完全注释掉使用P34的按键扫描部分
    P44=1;P42=1;P35=1;P34=0;
    if(P33==0) temp=16;
    ... // 其他按键判断
    */
    return temp;
}

3.3 初始化顺序问题

必须严格按照以下顺序初始化 ：

void main()
{
    Timer0_Init();  // 先初始化计数器
    Timer1_Init();  // 再初始化定时器

    while(1)
    {
        // 主循环代码
    }
}

3.4 第一次测量误差问题

使用标志位延迟显示，避免第一次测量值不准确：

bit show_flag_first = 0;  // 显示标志位

void Seg_Proc()  // 数码管显示处理
{
    if(show_flag_first)  // 只有标志位为1才显示
    {
        // 进行频率显示
    }
}

void Timer1_Isr(void) interrupt 3
{
    if(++time_all_1s == 1000)
    {
        show_flag_first = 1;  // 第一次1秒后置1，之后一直为1
        time_all_1s = 0;
        Freq = TH0 << 8 | TL0;
        TH0 = TL0 = 0;
    }
}

四、总结要点

1. 内存管理 ：
   * 优先使用Small模型
   * 关键变量放data区
   * 大数组可放xdata区
2. 频率测量 ：
   * 定时器0：计数器模式（TMOD |= 0x05）
   * 定时器1：1ms定时器产生1秒基准
   * 注意屏蔽按键对P34的干扰
3. 易错点 ：
   * 初始化顺序：Timer0 → Timer1
   * 第一次测量需要延迟显示
   * 按键扫描要避开P34引脚
