DS18B20 学习笔记
记忆主线：“一根线聊天（DQ）→ 先让它测（44）→ 再去仓库拿结果（BE）→ 两个字节拼起来 /16”
1. 模块与引脚：把它当成“会说话的温度计”

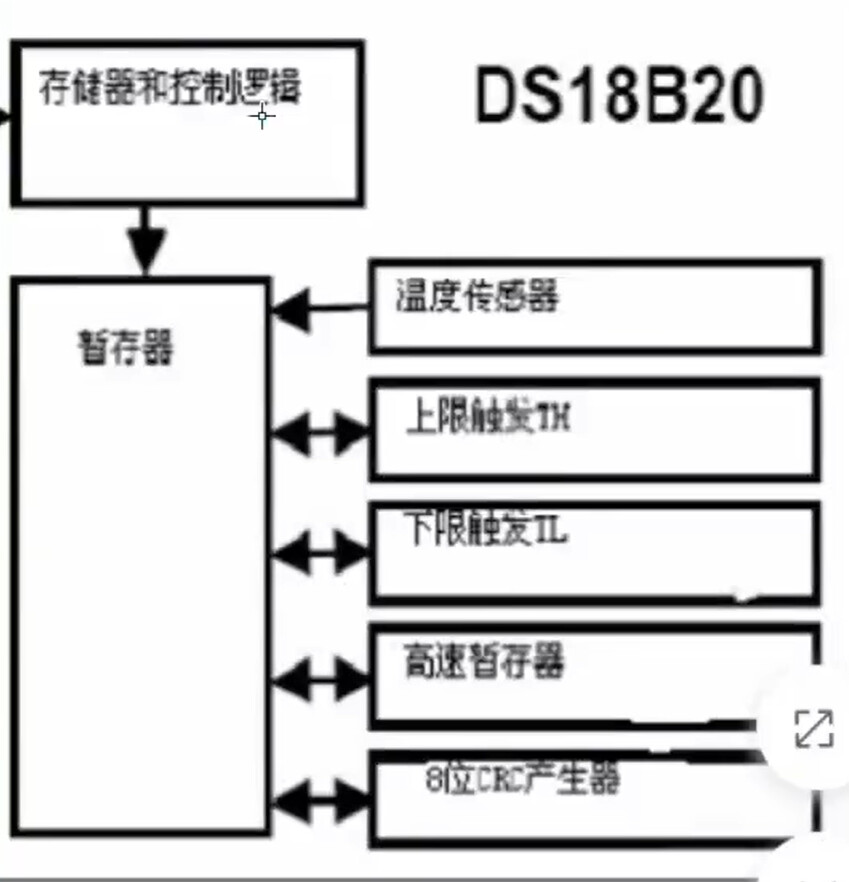

DS18B20模块
-
DQ：嘴巴（数据线）——所有命令、数据都从这里进出
-
VCC/GND：吃饭和站稳（供电/地）
2. 寄存器：把 DS18B20 当成“带小仓库的温度计”
2.1 高速暂存器（Scratchpad）= “快递柜”

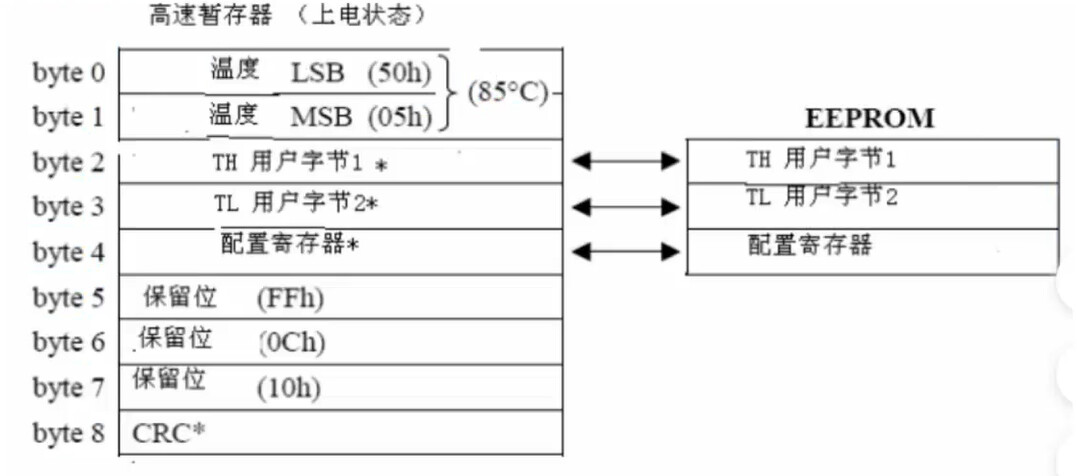

高速暂存器
-
温度转换后，结果会先放进 快递柜（Scratchpad）
-
读温度就是去快递柜取包裹：前两个字节最关键
2.2 温度寄存器 = “包裹内容（原始温度值）”

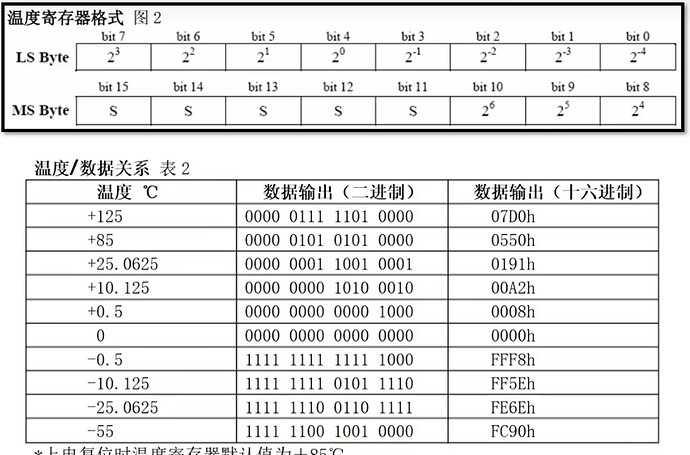

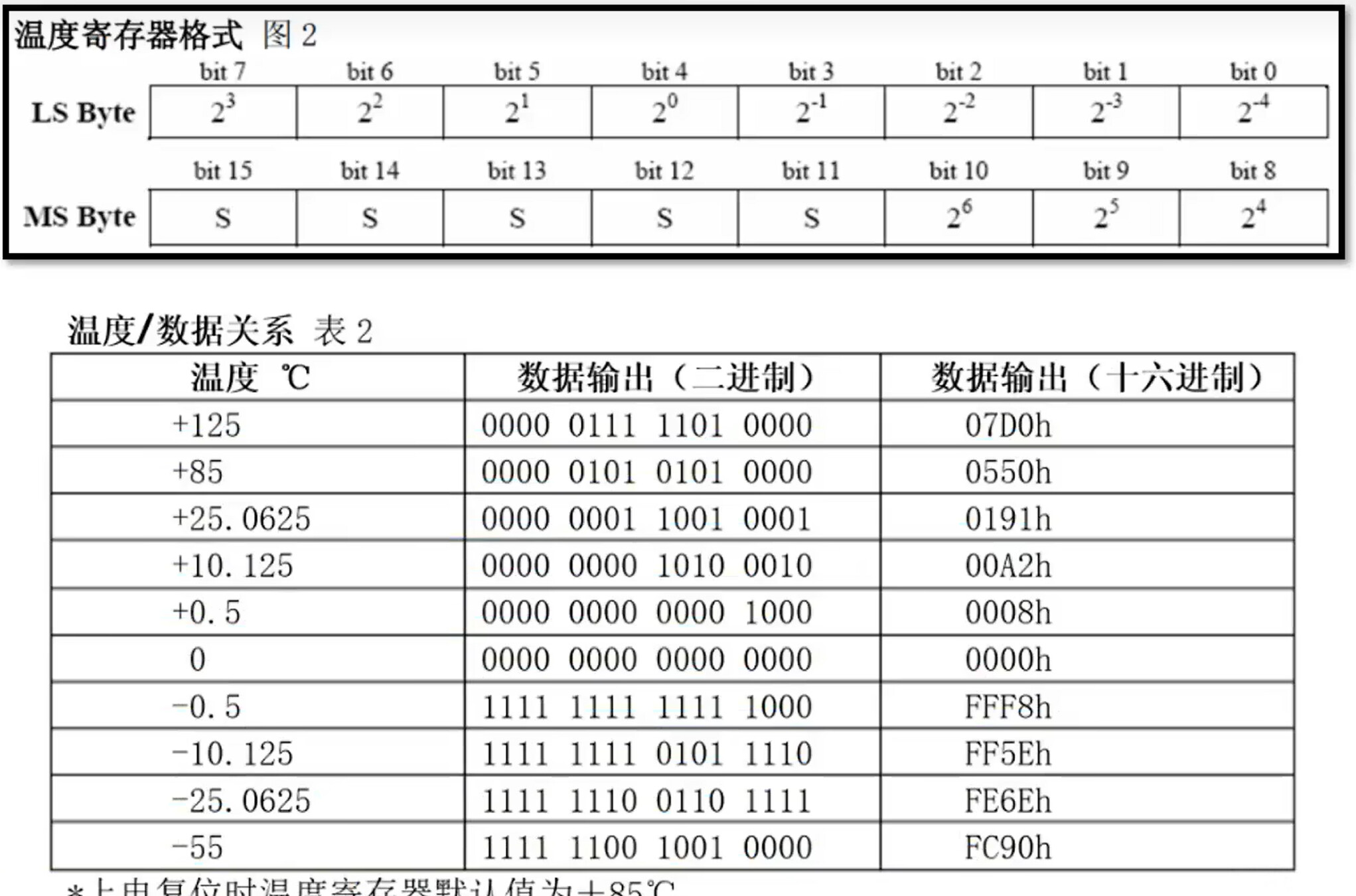

温度寄存器
-
温度是 16 位：
high（高 8 位）+low（低 8 位） -
常用默认：温度 = 原始值 / 16.0
记法：“右边 4 位是小数” → 所以除以 16
3. 工作流程：背一条线就够了（最重要）

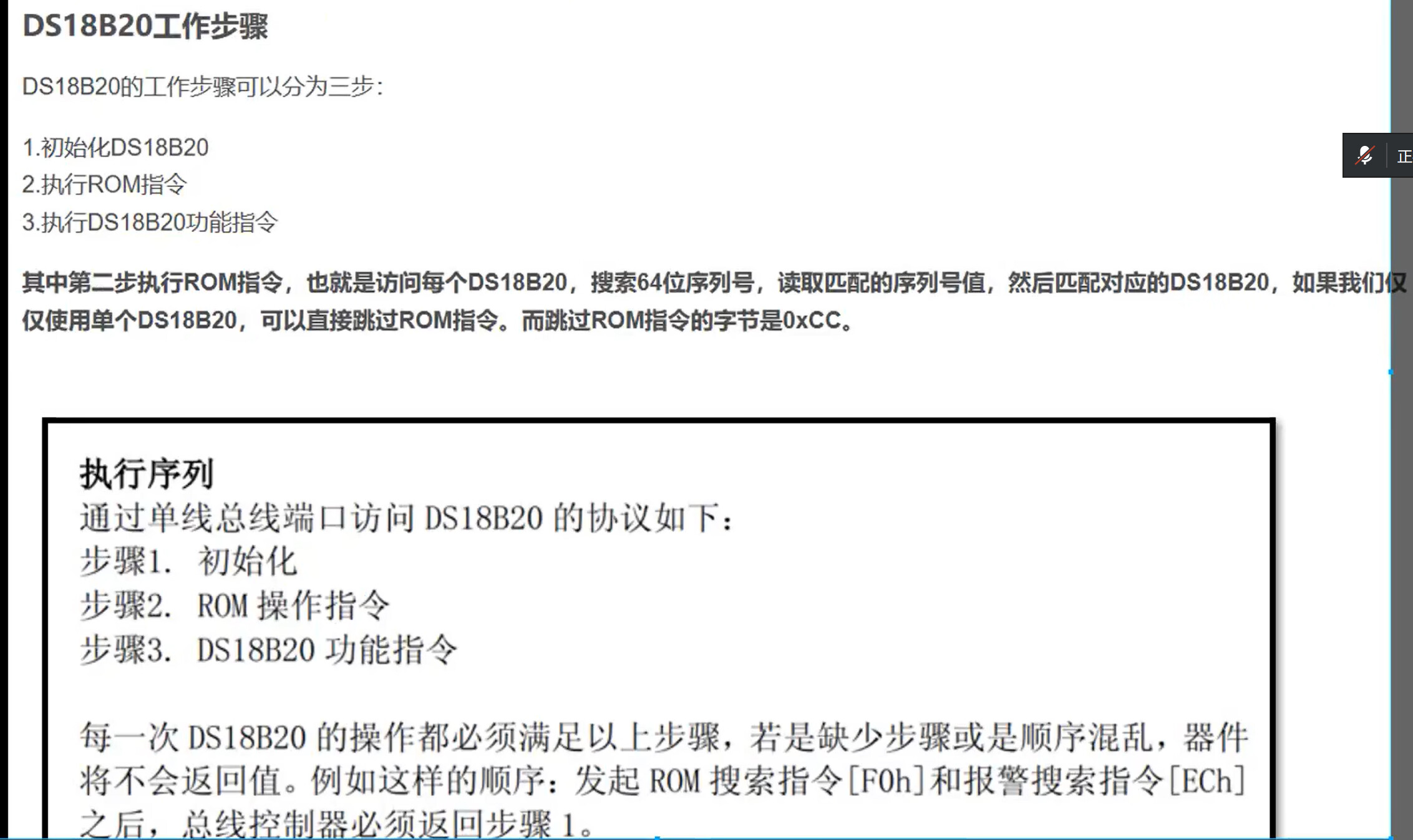

DS18B20工作步骤
口诀（强烈建议直接背）
“叫醒它（复位）→ 免点名（CC）→ 让它去测（44）→ 再叫醒（复位）→ 免点名（CC）→ 去柜子取（BE）”
命令对照（像暗号）：
-
0xCC：Skip ROM（免点名：只有一只设备时直接用） -
0x44：Convert T（开始测温） -
0xBE：Read Scratchpad（读快递柜）
4. 代码（不改内容，只加“记忆注释”）
4.1 延时：单总线的“节拍器”
//单总线延时函数
void Delay_OneWire(unsigned int t)//STC89C52RC
{
t*=12;
while(t--);
}
4.2 初始化：先“敲门”，看里面有没有人（应答）
//DS18B20设备初始化
bit init_ds18b20(void)
{
bit initflag=0;
DQ=1;
Delay_OneWire(12);
DQ=0; // 主机拉低：复位/敲门
Delay_OneWire(80);
DQ=1; // 释放：等从机应答
Delay_OneWire(10);
initflag=DQ; // 读应答：判断有没有 DS18B20
Delay_OneWire(5);
}
4.3 写字节：像“从最低位开始一颗一颗喂糖”（LSB first）
//通过单总线向DS18B20写一个字节
void Write_DS18B20(unsigned char dat)
{
unsigned char i;
for(i=0;i<8;i++)
{
DQ=0; // 开始写时隙
DQ=dat&0x01; // 先发最低位（LSB first）
Delay_OneWire(5);
DQ=1; // 释放总线
dat>>=1; // 准备下一位
}
Delay_OneWire(5);
}
4.4 读字节：像“每次抬头看一眼灯亮不亮”，拼成 8 位
//从DS18B20读取一个字节
unsigned char Read_DS18B20(void)
{
unsigned char i;
unsigned char dat;
for(i=0;i<8;i++)
{
DQ=0; // 读时隙开始
dat>>=1; // 给新读到的位腾位置
DQ=1; // 释放，等待从机给出 0/1
if(DQ) // 采样
{
dat|=0x80; // 把“这一位”塞到最高位
}
Delay_OneWire(5);
}
return dat;
}
4.5 读温度：整套流程都在这（最常复习）
//函数名：读取温度函数
//入口参数：无
//返回值：我呢度高低两个字节
//函数功能：完成温度转换，并返回转换之后的温度数据
float rd_temperature(void)
{
unsigned char low,high;//返回的温度数据的高低八位
init_ds18b20();//初始化（叫醒）
Write_DS18B20(0xcc);//跳过ROM（免点名）
Write_DS18B20(0x44);//进行温度转换（去测温）
init_ds18b20();//初始化（再叫醒）
Write_DS18B20(0xcc);//跳过ROM（免点名）
Write_DS18B20(0xbe);//读取温度（去快递柜取）
low=Read_DS18B20();//读取低位（包裹下半）
high=Read_DS18B20();//读取高位（包裹上半）
return((high<<8)|low)/16.0; // 拼成16位原始值，再 /16 得到温度
}
5. 终极记忆卡片（背这一张就够了）
-
CC：免点名（Skip ROM）
-
44：去测温（Convert T）
-
BE：取结果（Read Scratchpad）
-
温度 = (high<<8 | low) / 16.0
