STM32 HAL 库串口 (UART) 应用详解

本文档旨在详细介绍在 STM32CubeMX 环境下，如何配置和使用 UART，重点阐述了通过重定向 printf 实现数据发送，以及三种主流的数据接收方案：超时解析、DMA+空闲中断 和 Ringbuffer。

1. UART 基础配置 (CubeMX)

选择引脚与模式：
- 在左侧功能列表中展开 Connectivity，选择您要使用的 USART 外设（例如 USART1）。
- 在 Mode 下拉菜单中，选择 Asynchronous (异步模式)。
- CubeMX 会自动将对应的 TX 和 RX 引脚（如 PA9, PA10）高亮配置。
配置参数：
- 在下方的 Parameter Settings 标签页中，设置 Baud Rate (波特率)，常用值为 115200 或 9600。
- 其他参数（数据位、停止位、校验位）通常保持默认即可。

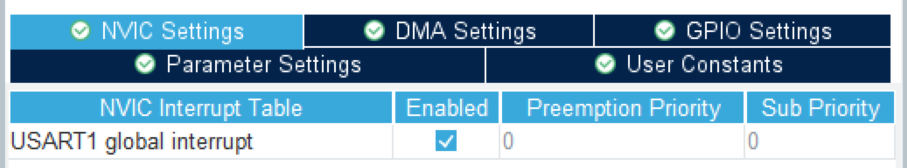

使能全局中断：
- 切换到 NVIC Settings 标签页。
- 勾选对应 USART 的全局中断 Enabled 复选框。这是实现中断接收的前提。

2. 串口发送：重定向 `printf`

为了方便地通过串口发送格式化字符串，我们可以重定向标准库函数 printf。

实现原理

通过重写一个底层函数，将 printf 的输出流从默认的调试端口“劫持”到我们指定的 UART 硬件发送接口。在 Keil MDK 中，推荐使用 fputc 或自定义一个功能完整的 my_printf 函数。

实现步骤

包含头文件：在 main.c 或专门的 usart.c 文件顶部，包含必要的头文件。

#include <stdarg.h> // 用于处理可变参数
#include <stdio.h>  // vsnprintf 函数需要
#include <string.h> // memset 等函数需要

开启 MicroLIB (可选但推荐)：在 Keil 的工程选项 Options for Target -> Target 中，勾选 Use MicroLIB。这会使用一个专为嵌入式系统优化的、更小的 C 库，能有效减小代码体积。

编写重定向函数：在代码中添加以下函数。

/**
  * @brief 自定义 printf 函数，将格式化字符串通过指定 UART 发送
  * @param huart UART 句柄指针
  * @param format 格式化字符串
  * @param ... 可变参数
  * @retval int 发送的字节数
  */
int my_printf(UART_HandleTypeDef *huart, const char *format, ...)
{
    char buffer[256]; // 临时存储格式化后的字符串
    va_list args;     // 定义可变参数列表
    int len;

    va_start(args, format); // 初始化可变参数
    // 安全地将格式化字符串和参数合成到 buffer 中
    len = vsnprintf(buffer, sizeof(buffer), format, args);
    va_end(args); // 结束可变参数处理

    // 通过 HAL 库以阻塞方式发送 buffer 中的内容
    HAL_UART_Transmit(huart, (uint8_t *)buffer, len, HAL_MAX_DELAY);

    return len;
}

使用方法：在代码中像调用 printf 一样调用 my_printf。

// 示例：通过 USART1 发送 "Temperature: 25.5 C"
float temp = 25.5;
my_printf(&huart1, "Temperature: %.1f C\r\n", temp);

3. 串口接收：三种高级解析方案

3.1 超时解析方案 (Interrupt + Timeout)

工作原理

这是一种经典且可靠的方法，用于接收不定长的数据帧。

中断接收：每当 UART 接收到一个字节，触发中断。
计时器复位：在中断服务函数中，将接收到的字节存入缓冲区，并刷新一个计时器（记录当前时间戳）。
超时判断：在主循环中，不断检查当前时间与最后一次接收到数据的时间戳之差。
触发解析：如果时间差超过预设的帧间超时值（如 10ms），则认为一帧数据已完整接收，可以开始处理缓冲区中的数据。

实现步骤

定义相关变量：

#define UART_RX_BUFFER_SIZE 128
#define UART_TIMEOUT_MS 10

uint8_t uart_rx_buffer[UART_RX_BUFFER_SIZE];
uint16_t uart_rx_index = 0;
uint32_t uart_rx_ticks = 0;

启动首次接收：在初始化代码之后，必须手动调用一次 HAL_UART_Receive_IT 来“激活”中断接收，建议放在usart.c中，此过程还顺带绑定了缓冲数组。
```
// 在 main.c 的初始化代码之后，主循环之前
HAL_UART_Receive_IT(&huart1, &uart_rx_buffer[0], 1);
```

编写中断回调函数：此函数在每次接收到一个字节后被 HAL 库自动调用。

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    // 1. 判断是否为目标串口 (例如 USART1)
    if (huart->Instance == USART1)
    {
        // 2. 刷新最后接收时间
        uart_rx_ticks = HAL_GetTick();

        // 3. 准备接收下一个字节
        // (HAL 库已自动将数据存入 uart_rx_buffer[uart_rx_index])
        uart_rx_index++;
        if (uart_rx_index >= UART_RX_BUFFER_SIZE)
        {
            // 缓冲区溢出处理
            uart_rx_index = 0;
        }
        HAL_UART_Receive_IT(&huart1, &uart_rx_buffer[uart_rx_index], 1);
    }
}

编写数据处理任务：此函数应在 main 函数的 while(1) 中被周期性调用。

void uart_task(void)
{
    // 1. 检查是否有数据待处理
    if (uart_rx_index == 0)
    {
        return;
    }

    // 2. 检查是否超时
    if (HAL_GetTick() - uart_rx_ticks > UART_TIMEOUT_MS)
    {
        // --- 3. 超时，开始处理数据 ---
        // 此时，uart_rx_buffer 中存储了从第 0 到 uart_rx_index-1 的完整数据帧
        my_printf(&huart1, "Received Data: %s\r\n", uart_rx_buffer);

        // 在此添加你自己的数据解析逻辑...
        // --- 数据处理结束 ---

        // 4. 清理现场，为下一次接收做准备
        memset(uart_rx_buffer, 0, uart_rx_index);
        uart_rx_index = 0;
    }
}

3.2 DMA + 空闲中断方案 (DMA + Idle-Line Interrupt)

工作原理

这是目前 STM32 平台上最高效、最推荐的串口接收方式，它完美地解决了不定长数据接收问题，且 CPU 占用率极低。

DMA (Direct Memory Access): 像一个专业的“搬运工”，可以在不需要 CPU 干预的情况下，自动将串口硬件接收到的数据搬运到内存缓冲区。
UART 空闲中断 (Idle Line Detection): 串口硬件能够检测到总线上是否出现了一段持续的高电平（空闲状态），这通常标志着一次数据传输（一个数据包）的结束。当检测到空闲时，它会触发一个中断。

协同流程：CPU 启动 DMA 传输后便可“撒手不管”。DMA 在后台默默地将数据从串口搬运到内存。当对方停止发送数据，总线出现空闲时，触发空闲中断，通知 CPU：“一批货已经全部送达，请处理！”

配置步骤 (CubeMX)

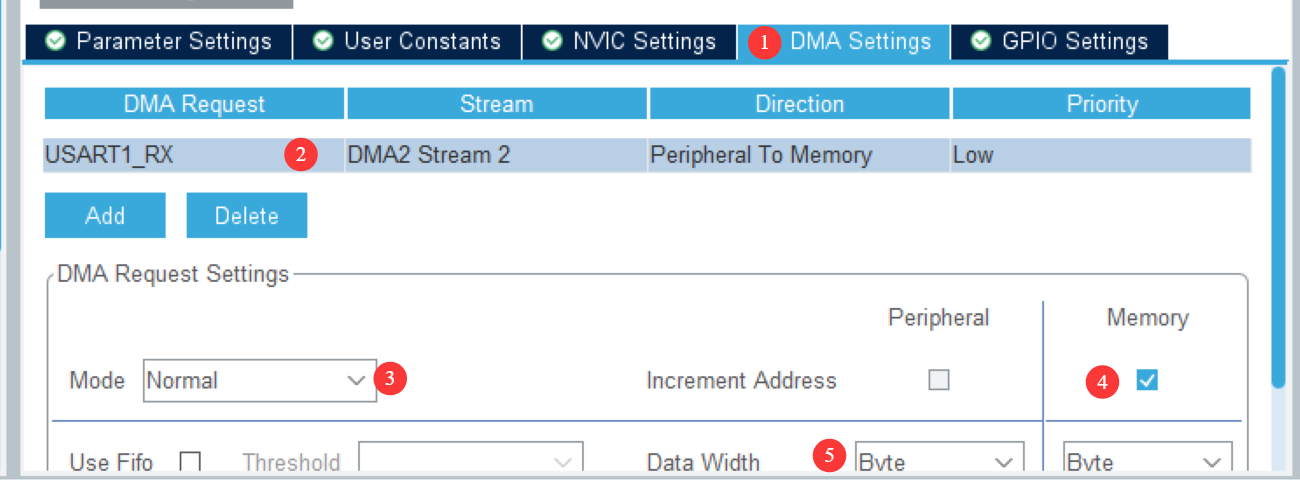

开启 DMA：在 USART 的 DMA Settings 标签页中，点击 Add 添加 USARTx_RX 通道。
配置 DMA 参数：
- Mode: Normal。配合空闲中断，每次接收一帧数据，因此使用普通模式。
- Increment Address: Memory 勾选，Peripheral 不勾选。表示数据从固定的外设地址搬运到连续递增的内存地址。
- Data Width: Byte。
使能中断：确保在 NVIC Settings 中已使能 USART 的全局中断。

应用实现

定义相关变量：

#define UART_DMA_RX_BUFFER_SIZE 128

uint8_t uart_rx_dma_buffer[UART_DMA_RX_BUFFER_SIZE]; // DMA 接收缓冲区
uint8_t uart_proc_buffer[UART_DMA_RX_BUFFER_SIZE]; // 用于数据处理的缓冲区
volatile uint8_t uart_flag = 0; // 新数据标志位

启动首次接收：在初始化代码之后，调用 HAL_UARTEx_ReceiveToIdle_DMA 函数启动接收，并关闭半满中断。

HAL_UARTEx_ReceiveToIdle_DMA(&huart1, uart_rx_dma_buffer, sizeof(uart_rx_dma_buffer));
__HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT); // 关闭 DMA 半传输中断

编写空闲中断回调函数：这是此方案的核心。

/**
  * @brief UART 接收空闲事件回调函数
  * @param huart UART 句柄
  * @param Size  本次接收到的数据长度
  */
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
    if (huart->Instance == USART1)
    {
        // 1. 停止 DMA 传输，防止新数据覆盖
        HAL_UART_DMAStop(huart);

        // 2. 将接收到的有效数据复制到处理缓冲区
        memcpy(uart_proc_buffer, uart_rx_dma_buffer, Size);

        // 3. 设置新数据标志位，通知主循环处理
        uart_flag = 1;

        // 4. 清空 DMA 接收缓冲区
        memset(uart_rx_dma_buffer, 0, sizeof(uart_rx_dma_buffer));

        // 5. 重新启动 DMA 空闲接收
        HAL_UARTEx_ReceiveToIdle_DMA(&huart1, uart_rx_dma_buffer, sizeof(uart_rx_dma_buffer));
        __HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);
    }
}

编写数据处理任务：在 main 函数的 while(1) 中调用。

/**
  * @brief  处理 DMA 接收到的 UART 数据
  */
void uart_dma_proc(void)
{
    if (uart_flag == 0) return; // 检查标志位

    uart_flag = 0; // 清除标志位，防止重复处理

    // 处理 uart_proc_buffer 中的数据
    my_printf(&huart1, "DMA Data: %s\r\n", uart_proc_buffer);
    // 在此添加你的数据解析逻辑...

    // 清空处理缓冲区
    memset(uart_proc_buffer, 0, sizeof(uart_proc_buffer));
}

3.3 Ringbuffer (环形缓冲区) 方案

引入背景

方案二虽然高效，但它存在一个问题：如果主循环处理数据的速度跟不上数据帧到来的速度，新的数据可能会覆盖掉还未处理的旧数据。环形缓冲区 (Ring Buffer) 正是解决这一“产销不平衡”问题的利器。它在中断（生产者）和主循环（消费者）之间提供了一个先进先出的数据缓冲池，极大地提高了系统的鲁棒性。

工作原理

此方案是方案二的升级版。数据接收的触发机制仍然是 DMA + 空闲中断，但数据的暂存方式从简单的线性数组升级为环形缓冲区。

协同流程：

DMA 将串口数据搬运到一个临时的 DMA 缓冲区。
空闲中断触发，在中断回调函数中，将 DMA 缓冲区里的整帧数据快速“投入”到环形缓冲区中。这个过程极快，几乎不耗时。
主循环可以按照自己的节奏，从容地从环形缓冲区中“取出”数据进行解析和处理，无需担心数据被覆盖。

Ringbuffer API 参考

我们移植的 ringbuffer.c/h (源自 RT-Thread) 提供了一套标准 API 来操作环形缓冲区。以下是核心 API 介绍。

核心结构：struct rt_ringbuffer

struct rt_ringbuffer
{
    rt_uint8_t *buffer_ptr;     // 指向实际存储数据的内存区域
    rt_uint16_t read_mirror : 1;  // 读指针的镜像位 (0 或 1)
    rt_uint16_t read_index : 15; // 读指针索引 (0 ~ 32767)
    rt_uint16_t write_mirror : 1;// 写指针的镜像位 (0 或 1)
    rt_uint16_t write_index : 15;// 写指针索引 (0 ~ 32767)
    rt_int16_t buffer_size;     // 缓冲区总大小 (字节)
};

镜像位与位域：该库通过巧妙的“镜像位”来区分缓冲区是“空”还是“满”，避免了传统方法中浪费一个存储单元的问题。同时，使用C语言的“位域”技术将索引和镜像位压缩到同一个16位整型中，节约了内存。

初始化与重置

void rt_ringbuffer_init(struct rt_ringbuffer *rb, rt_uint8_t *pool, rt_int16_t size);
void rt_ringbuffer_reset(struct rt_ringbuffer *rb);

数据写入 (生产者操作)

rt_size_t rt_ringbuffer_put(struct rt_ringbuffer *rb, const rt_uint8_t *ptr, rt_uint16_t length);
rt_size_t rt_ringbuffer_put_force(struct rt_ringbuffer *rb, const rt_uint8_t *ptr, rt_uint16_t length);
rt_size_t rt_ringbuffer_putchar(struct rt_ringbuffer *rb, const rt_uint8_t ch);
rt_size_t rt_ringbuffer_putchar_force(struct rt_ringbuffer *rb, const rt_uint8_t ch);

数据读取 (消费者操作)

rt_size_t rt_ringbuffer_get(struct rt_ringbuffer *rb, rt_uint8_t *ptr, rt_uint16_t length);
rt_size_t rt_ringbuffer_getchar(struct rt_ringbuffer *rb, rt_uint8_t *ch);
rt_size_t rt_ringbuffer_peek(struct rt_ringbuffer *rb, rt_uint8_t **ptr);

实现步骤

1. 移植 Ringbuffer 库

将 ringbuffer.c 和 ringbuffer.h 添加到工程中。
重要修复：为解决 rt_ringbuffer_status 函数可能出现的链接器 “Undefined symbol” 错误，需修改其在 ringbuffer.c 中的定义，为其添加 static 关键字，使其具有内部链接属性。
```
// 在 ringbuffer.c 中找到此函数定义
static rt_inline enum rt_ringbuffer_state rt_ringbuffer_status(struct rt_ringbuffer *rb)
{
    // ... 函数体 ...
}
```
原因解析：static 将函数的作用域限制在当前文件，inline 建议编译器内联展开。对于未被外部文件调用的 static inline 函数，编译器通常不会为其生成独立的、可供外部链接的符号，从而避免了链接器找不到定义的错误。

2. 定义相关变量

#define UART_DMA_RX_BUFFER_SIZE 128
#define RING_BUFFER_POOL_SIZE   256

// DMA 直接操作的临时缓冲区
uint8_t uart_rx_dma_buffer[UART_DMA_RX_BUFFER_SIZE];

// Ringbuffer 实例及其内存池
struct rt_ringbuffer uart_ringbuffer;
uint8_t ringbuffer_pool[RING_BUFFER_POOL_SIZE];

// 用于主循环数据处理的临时缓冲区
uint8_t uart_dma_buffer[RING_BUFFER_POOL_SIZE];

3. 初始化
在 main 函数的初始化阶段，除了启动 DMA 接收，还需初始化环形缓冲区。

// 初始化 Ringbuffer，将其与内存池绑定
rt_ringbuffer_init(&uart_ringbuffer, ringbuffer_pool, sizeof(ringbuffer_pool));

// 启动 DMA+空闲中断接收
HAL_UARTEx_ReceiveToIdle_DMA(&huart1, uart_rx_dma_buffer, sizeof(uart_rx_dma_buffer));
__HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);

4. 修改空闲中断回调函数 (生产者)

/**
  * @brief UART 接收空闲事件回调函数
  * @param huart UART 句柄
  * @param Size  本次接收到的数据长度
  */
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
    if (huart->Instance == USART1)
    {
        // 停止 DMA 传输，锁定已接收的数据
        HAL_UART_DMAStop(huart);

        // 将 DMA 缓冲区中的有效数据快速放入 Ringbuffer
        rt_ringbuffer_put(&uart_ringbuffer, uart_rx_dma_buffer, Size);

        // 清空 DMA 缓冲区，为下次接收做准备
        memset(uart_rx_dma_buffer, 0, sizeof(uart_rx_dma_buffer));

        // 重新启动 DMA 空闲接收，等待下一帧数据
        HAL_UARTEx_ReceiveToIdle_DMA(&huart1, uart_rx_dma_buffer, sizeof(uart_rx_dma_buffer));
        __HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);
    }
}

5. 编写数据处理任务 (消费者)
此函数应在 main 函数的 while(1) 中被周期性调用。

void uart_ringbuffer_proc(void)
{
    uint16_t length = 0;

    // 检查 Ringbuffer 中是否有数据
    length = rt_ringbuffer_data_len(&uart_ringbuffer);
    if (length == 0) return;

    // 从 Ringbuffer 中取出数据到处理缓冲区
    rt_ringbuffer_get(&uart_ringbuffer, uart_dma_buffer, length);

    // --- 在此处理 proc_buffer 中的数据 ---
    my_printf(&huart1, "Ringbuffer Data: %s\r\n", uart_dma_buffer);
    // ... 在此添加你自己的数据解析逻辑 ...
    // --- 数据处理结束 ---

    // 清空处理缓冲区，为下次使用做准备
    memset(proc_buffer, 0, sizeof(proc_buffer));
}

总结：

在串口的应用中无论采用什么方案无非就是分为以下几个步骤

根据方案定义相应缓存区
首次启动接收或者初始化绑定缓冲区
根据不同方案选择不同回调函数并完善其中逻辑
根据不同方案选择不同的 uart_task（）流程
