一、题目概述

基于 STC15F2K60S2 单片机（12MHz），实现一个 DS18B20温度采集与DAC输出系统，包含：

  • DS18B20 温度采集与显示

  • 温度参数设置（整数，默认25°C）

  • 两种 DAC 输出模式（S5切换）

  • PCF8591 AD回读DAC输出电压

  • LED 指示当前模式/界面

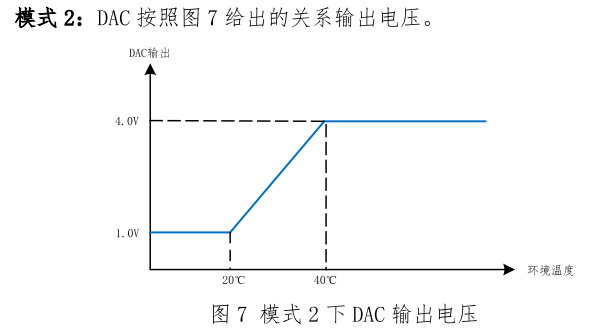

image-20260306155907353
image-20260306155907353603×333 18 KB

二、功能模块实现

2.1 数码管显示（3个界面，S4 切换）

界面 首位标识 显示内容 格式
0 C (11) 实时温度 C XX.XX
1 P (12) 温度参数设置 P XX
2 A (13) DAC输出电压回读 A X.XX

2.2 按键功能

按键 功能 有效界面
S4 切换界面(0→1→2→0) 全局
S5 切换DAC模式(模式1↔模式2) 全局
S8 温度参数-1 界面1(参数设置)
S9 温度参数+1 界面1(参数设置)

关键逻辑：退出参数设置界面时温度参数才生效。

2.3 DAC输出模式

模式 规则
模式1 T < 参数 → 0V；T >= 参数 → 5V
模式2 T ≤ 20°C → 1.0V；20~40°C线性1.0~4.0V；T ≥ 40°C → 4.0V

2.4 LED 指示

LED 条件
L1 模式1
L2 温度显示界面
L3 参数设置界面
L4 DAC输出界面

三、踩坑记录（重点）

踩坑1：模式2线性插值 — 整数除法导致精度丢失

错误代码：

Da_1000x = 1000 + 3*(Temperature_100x - 2000) / 2;  // 电压×1000
Da_Write(Da_1000x / 1000 % 10 * 51);                 // 转DAC值

问题： Da_1000x / 1000 是整数除法，直接截断小数部分。

例如 T=30°C：Da_1000x = 2500，2500 / 1000 = 2（丢掉了0.5），2 * 51 = 102（≈2.0V），实际应输出2.5V（DAC=127）。

修复： 不要先算电压再转DAC，而是直接计算DAC值，把乘法放在除法前面：

DAC_data = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;
Da_Write(DAC_data);

公式推导：

V = 1.0 + (T - 20) × 3.0 / 20.0
DAC = V × 51 = 51 + (T - 20) × 153 / 20

用 Temperature_100x 替换 T（放大100倍）：
DAC = 51 + (Temperature_100x - 2000) × 153 / 2000

教训：整数运算中，乘法放前面、除法放后面，避免中间过程被截断丢失精度。

踩坑2：模式2线性插值 — 中间乘法溢出

问题代码：

DAC_data = 51 + (Temperature_100x - 2000) * 153 / 2000;

问题： (Temperature_100x - 2000) * 153 最大值为 1999 × 153 = 305,847，而 unsigned int 最大值为 65,535，溢出。

修复： 在乘法之前将其中一个操作数强转为 unsigned long（32位）：

DAC_data = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;

原理： C语言规则 — 两个操作数类型不同时，窄类型自动提升为宽类型。unsigned long × int → 整个乘法在32位下进行。

注意转换位置：

// 正确：先转再乘，乘法在32位下进行
(unsigned long)(Temperature_100x - 2000) * 153

// 错误：先乘后转，括号内乘法仍在16位下溢出，转了也救不回来
(unsigned long)((Temperature_100x - 2000) * 153)

教训：中间产物的类型由参与运算的操作数中最宽的类型决定。类型转换必须放在溢出发生之前（乘法之前），而不是之后。

踩坑3：模式2分支不完整 — 缺少 T ≥ 40°C 和边界条件

错误代码：

if(Temperature_100x < 2000) Da_Write(1 * 51);
if((Temperature_100x > 2000) && (Temperature_100x < 4000))
{
    // 线性区间...
}
// 缺少 T >= 40°C 的分支！

问题：

  1. T ≥ 40°C 时没有任何输出，DAC保持上次的值
  2. T = 20°C（恰好2000）时，< 2000 和 > 2000 都不匹配，落入空白区

修复： 用 if-else if-else 三段互斥结构，边界用 <= 和 >=：

if(Temperature_100x <= 2000)
{
    Da_Write(51);        // T ≤ 20°C：1.0V
}
else if(Temperature_100x >= 4000)
{
    Da_Write(204);       // T ≥ 40°C：4.0V
}
else
{
    // 20°C < T < 40°C：线性插值
    DAC_data = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;
    Da_Write((unsigned char)DAC_data);
}

教训：分段函数必须用 if-else if-else 保证互斥且无遗漏，边界值要明确归属。

四、核心知识点：线性插值在单片机中的实现

4.1 数学公式

已知两端点 (T_A, V_A) 和 (T_B, V_B)，求中间任意点：

V = V_A + (T - T_A) × (V_B - V_A) / (T_B - T_A)

本题：(20°C, 1.0V) → (40°C, 4.0V)

V = 1.0 + (T - 20) × 3.0 / 20.0

4.2 单片机整数化三步法

第一步：目标量直接化
不要先算电压再转DAC，直接算最终需要的DAC值：

DAC = V × 51 = 51 + (T - 20) × 153 / 20

第二步：变量放大对齐
代码中温度放大了100倍，分母同步放大：

DAC = 51 + (T_100x - 2000) × 153 / 2000

第三步：防溢出类型提升
中间产物最大 305,847 > 65,535，在乘法前强转32位：

DAC = 51 + (unsigned long)(T_100x - 2000) * 153 / 2000;

4.3 验证表

温度 T_100x DAC计算 DAC值 电压
20°C 2000 ≤2000 → 51 51 1.0V
25°C 2500 51+500×153/2000 89 1.75V
30°C 3000 51+1000×153/2000 127 2.49V
35°C 3500 51+1500×153/2000 165 3.24V
40°C 4000 ≥4000 → 204 204 4.0V

五、通用经验总结

编号 经验 适用场景
1 整数运算中先乘后除，避免中间截断丢精度 所有需要保留精度的整数计算
2 中间产物可能溢出时，在乘法之前强转宽类型 unsigned int 乘积 > 65535 的场景
3 类型转换位置决定一切：转在括号外 vs 括号内效果完全不同 所有涉及类型提升的表达式
4 分段函数用 if-else if-else，边界用 <=/>= 明确归属 DAC分段输出、阈值判断
5 线性插值单片机实现：直接算目标量 → 变量放大对齐 → 防溢出提升 PCF8591 DAC、PWM占空比等线性映射
void AD_DA()
{
	unsigned char dac_val = 0;

	if(DACMODE == 0)
	{
		if(Temperature_100x < Temperature_parameter*100) dac_val = 0;
		else dac_val = 255;
	}else
	{
		if(Temperature_100x <= 2000) dac_val = 51;
		else if(Temperature_100x >= 4000) dac_val = 204;
		else dac_val = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;
	}

	Da_Write(dac_val);
	AD_0_Data_100x = (unsigned int)dac_val * 100 / 51;  // 直接从DAC值计算电压×100
}```
