DA 模块踩坑

坑 1：整数除法导致小数精度丢失

第十四届国赛 · 发现者：Water

现象

DA 输出值全部偏低或异常，明显与预期不符。

原因

调用 da_mix_10x(uchar) 时直接用整数除以 10，C 语言整数除法会截断小数部分：

// 错误写法：结果为整数，小数全部丢失
da_mix_10x(value / 10);

解决方法

强制转换为浮点数再做除法：

// 正确写法：保留小数部分
da_mix_10x(value / 10.0f);

举一反三

只要参与除法的两个操作数都是整型，结果就是整型。需要浮点结果时，至少让一侧是浮点数（写 10.0f 或显式强转 (float)value）。

坑 2：uint 类型算术下溢导致 DA 值异常

第十四届国赛 · 发现者：Water

现象

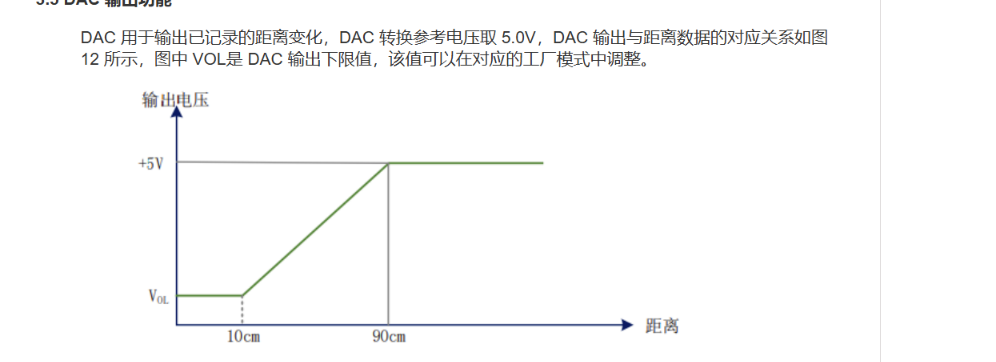

DA 输出值在某些测评点严重偏大（如本应输出 -50 相关结果，实际输出接近 65486 对应的错误值）。

5ead2a2992da6622f785c43a5dbaef71

原因

一次函数取点时选了 (90, 5)，公式为 y = k * (x - 90) + 5。

测评时 x 的实际值往往小于 90，而 x 是 unsigned int 类型，x - 90 发生算术下溢：

unsigned int x = 40;
// 错误：40 - 90 在 uint 下不是 -50，而是 65486
y = k * (x - 90) + 5;

解决方法

方法一（推荐）：取点时选 x 轴最小值那个点，保证 x - x0 永远为正：

// 取 (10, Vol)，测评时 x >= 10，不会下溢
y = k * (x - 10) + Vol;

方法二：对 x 强制转换为有符号整型：

y = k * ((int)x - 90) + 5;

举一反三

uint / uchar 类型做减法时，只要被减数可能小于减数，就会下溢。常见于：

  • 一次函数插值取点
  • 传感器量程映射
  • 时间差计算（如 TH/TL 拼合后做差）

建议：一次函数取点时，永远取 x 轴最小的那个已知点。

坑 3：ADC 满量程时缺少钳位保护导致 DA 输出边界异常

第十三届国赛 · 发现者：左岚

现象

传感器 ADC 读数接近满量程时，DA 输出值不符合题目要求的最大值钳位，或输出行为与预期不一致。

原因

ADC 原始值 ≥ 255 时，直接用浮点公式计算湿度，数学上不会超过 100，但缺少对满量程的明确钳位，边界语义不清晰，实测时存在隐患：

// 缺少钳位保护：依赖浮点公式隐式限幅，满量程行为未明确定义
Shidu = temp * 20 / 51.0f;

解决方法

在 ADC 读值后加显式钳位判断：

// 正确写法：ADC 满量程时强制钳位为 100
if (AD_3_Data >= 255)
    Shidu = 100;
else
    Shidu = AD_3_Data * 20 / 51.0f;

举一反三

  • ADC 做量程映射时，务必同时处理满量程（255）和零点（0）两个边界
  • 钳位保护不仅防止数值越界，也让代码对边界行为的意图一目了然
  • 题目若规定某阈值以上输出固定值，应优先用 if 显式处理，而非依赖数学公式隐式限幅
