:trophy: 13th国赛.客观题笔记

:date: 整理日期：2026-03-27
:pushpin: 题型：单选 + 多选（1 分 / 题，共 15 题，合计 15 分）
:bullseye: 本套题方向：BJT放大器、微机组成、电源设计、元器件选型、压敏电阻、C语言循环、RLC谐振、采样定理、I2C总线、竞争冒险、差分放大、堆栈指针、移位寄存器、运放电路、RS232通信

:bar_chart: 成绩总览

题号 主题 题型 正确答案 你的答案 结果
1 BJT放大器工作原理 单选 B C :cross_mark: 答错
2 微型计算机组成部件 多选 ABD ABD :white_check_mark: 答对
3 直流电源转换方案 单选 D D :white_check_mark: 答对
4 上拉电阻规格选型 单选 D C :cross_mark: 答错
5 压敏电阻错误说法 单选 B B :white_check_mark: 答对
6 do-while 循环执行次数 单选 B B :white_check_mark: 答对
7 RLC串联谐振频率变化 单选 D B :cross_mark: 答错
8 奈奎斯特采样频率 单选 C B :cross_mark: 答错
9 I2C总线速度模式 单选 C C :white_check_mark: 答对
10 无竞争冒险逻辑表达式 多选 CD CD :white_check_mark: 答对
11 差分放大器共模倍数 单选 A D :cross_mark: 答错
12 IAP15F2K61S2 堆栈指针SP 多选 AC ABCD :cross_mark: 答错
13 串行转并行电路 单选 B B :white_check_mark: 答对

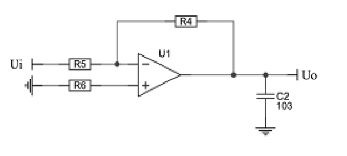

14 运放电路类型识别 单选 A A :white_check_mark: 答对
15 RS232错误说法 单选 C C :white_check_mark: 答对

:white_check_mark: 答对：10 题（10 分） :cross_mark: 答错：5 题（0 分） 得分率：66.6%

:memo: 题目详解

第(1)题 · BJT放大器工作原理 · 单选 · :cross_mark: 答错（你选 C，正确答案 B）

题目：
由 BJT 构成的放大器主要利用了三极管（）的功能。

选项：

  • A. 电流控制电压

  • B. 电流控制电流 :white_check_mark:

  • C. 电压控制电流

  • D. 电压控制电压

:white_check_mark: 正确答案：B（电流控制电流）

解析：

BJT（双极结型晶体管）是电流控制型器件，其核心特性是：

集电极电流 Ic = β × 基极电流 Ib

  • 基极电流 Ib 是输入控制量（电流）

  • 集电极电流 Ic 是被控制量（电流）

  • β（hFE）是电流放大系数，通常为几十到几百

:warning: 你选了 C（电压控制电流），这是 MOSFET / FET（场效应管）的特性！

  • MOSFET：栅极电压 Vgs 控制漏极电流 Id → 电压控制电流

  • BJT：基极电流 Ib 控制集电极电流 Ic → 电流控制电流

其他选项分析：

  • A. 电流控制电压：无对应器件，不存在这种标准说法

  • D. 电压控制电压：不符合晶体管工作原理

:light_bulb: 记忆技巧：BJT = Bipolar（双极），需要两种载流子（电子+空穴），靠 Ib 来"控制"Ic；MOSFET = 场效应管，靠"场"（电场/电压）控制沟道电流。B控B，V控I！

:books: 拓展知识——BJT 与 MOSFET 对比：

特性 BJT MOSFET
控制方式 电流控制电流（Ic = β×Ib） 电压控制电流（Id = f(Vgs)）
输入阻抗 低（kΩ级） 极高（GΩ级）
开关速度 较慢 快
静态功耗 有基极电流 几乎为零
蓝桥杯应用 蜂鸣器驱动（NPN三极管） 无直接使用

第(2)题 · 微型计算机组成部件 · 多选 · :white_check_mark: 答对

题目：
构成微型计算机的主要部件除了 IO 接口外设，还有（）。

选项：

  • A. 内存 :white_check_mark:

  • B. CPU :white_check_mark:

  • C. 键盘

  • D. 系统总线 :white_check_mark:

:white_check_mark: 正确答案：A、B、D

解析：

微型计算机的基本组成（冯·诺依曼架构）：

微型计算机 = CPU（运算器+控制器）+ 内存 + IO接口 + 系统总线

  • A. 内存 :white_check_mark:：存储程序和数据，是核心组成部分

  • B. CPU :white_check_mark:：中央处理器，控制和运算核心

  • C. 键盘 :cross_mark:：键盘是外部设备（外设），不是计算机本身的组成部分

  • D. 系统总线 :white_check_mark:：连接各部件的"高速公路"，分为数据总线/地址总线/控制总线

题目已说"除了 IO 接口外设"，再加上 CPU + 内存 + 系统总线 = 完整微型计算机。

:light_bulb: 记忆技巧：微机四大件——CPU、内存、总线、IO接口。键盘/鼠标/显示器这些都是"外设"，不算计算机本体。

:books: 拓展知识——STC15F2K60S2 作为单片机的内部集成：

组成 STC15F2K60S2 内部实现
CPU 1T 8051 内核，最高 35MHz
内存（RAM） 2KB 内部 SRAM
程序存储（ROM） 60KB Flash（IAP可读写）
IO接口 P0~P4，共 40+ 个引脚
系统总线 内部总线，外部不可见

单片机 = 把上述所有部件集成在一颗芯片上！

第(3)题 · 直流电源转换方案 · 单选 · :white_check_mark: 答对

题目：
实现直流电源 24V 到 3.3V 的转换，典型、高效的解决方案是（）。

选项：

  • A. 电阻分压

  • B. 二极管串联降压

  • C. LDO 低压差线性稳压器

  • D. DCDC 开关电源芯片 :white_check_mark:

:white_check_mark: 正确答案：D（DCDC 开关电源芯片）

解析：

24V → 3.3V，压差高达 20.7V，逐一分析各方案：

方案 效率 分析
A. 电阻分压 极低 输出电压随负载变化，不稳定，功耗全部变热 :cross_mark:
B. 二极管串联降压 低 每个二极管降压约 0.7V，降 20.7V 需要约 30 个！不现实 :cross_mark:
C. LDO 低 效率 = Vout/Vin = 3.3/24 ≈ 13.75%，损耗 (24-3.3)×I 全转化为热量 :cross_mark:
D. DCDC 高 效率通常达 85%~95%，适合大压差转换 :white_check_mark:

:warning: LDO（低压差线性稳压器）适合小压差场合（如 5V→3.3V），不适合大压差！大压差用 LDO 会严重发热甚至烧坏！

:light_bulb: 记忆技巧：压差大 → DCDC（开关电源，高效）；压差小（≤2V）→ LDO（简单、低噪声）。蓝桥杯板通常用 5V USB供电，不需要 DCDC。

:books: 拓展知识——DCDC 与 LDO 对比：

特性 DCDC 开关电源 LDO 线性稳压
效率 高（80%~95%） 低（= Vout/Vin）
输出噪声 较大（开关噪声） 极低
适用压差 大压差（如 24V→3.3V） 小压差（如 5V→3.3V）
外围元件 需要电感、电容 只需少量电容
典型芯片 LM2596、MP2307 AMS1117、LP2985

第(4)题 · 上拉电阻规格选型 · 单选 · :cross_mark: 答错（你选 C，正确答案 D）

题目：
在某个硬件电路设计中，单片机的 IO 口上需要连接多个上拉电阻，电阻范围 1-10K 均可，以下规格的电阻，哪一种最为合适（）。

选项：

  • A. 1KΩ，1%

  • B. 4.99KΩ，5‰

  • C. 10KΩ，10%

  • D. 4.7KΩ，20% :white_check_mark:

:white_check_mark: 正确答案：D（4.7KΩ，20%）

解析：

这道题考查工程实际中的元器件选型思维。关键点是两个维度：阻值范围 和 精度是否必要。

第一步：排除因误差超出范围的选项

C 选项：10KΩ，10% 精度

误差范围：10KΩ × (1±10%) = 9KΩ ~ 11KΩ
11KΩ > 10KΩ（上限），可能超出允许范围！❌

第二步：排除性价比差的选项

  • A. 1KΩ，1%：精度 1% 对于上拉电阻完全不必要，价格高，且阻值偏小（电流大，功耗大）:cross_mark:

  • B. 4.99KΩ，5‰（万分之五）：超高精度，价格极贵，上拉电阻根本用不着这个精度！:cross_mark:

第三步：验证 D 的合理性

D 选项：4.7KΩ，20% 精度

误差范围：4.7KΩ × (1±20%) = 3.76KΩ ~ 5.64KΩ
全部在 1KΩ ~ 10KΩ 范围内 ✅

  • 4.7KΩ 是 E12 系列标准值，货源充足，价格低

  • 20% 精度对于上拉电阻完全满足需求

:warning: 你选 C（10KΩ，10%），10% 误差可能让电阻达到 11KΩ，超出了 10K 的上限！

:light_bulb: 记忆技巧：选电阻三步走——① 阻值在允许范围内（考虑误差）→ ② 精度够用就行，不要超规 → ③ 选标准系列值（E12/E24），供货稳定。

:books: 拓展知识——电阻精度选择场景：

精度 适用场景
20%（E6 系列） 上拉/下拉电阻、限流电阻、一般分压
10%（E12 系列） 一般电路设计
5%（E24 系列） 需要较准确阻值的场合
1%（E96 系列） 精密测量、ADC 基准分压、仪器仪表
0.1% 及以上 高精度仪器、精密运放外围

第(5)题 · 压敏电阻错误说法 · 单选 · :white_check_mark: 答对

题目：

下列关于"压敏电阻"的说法中，错误的是（）。

选项：

  • A. 常用作电源保护电路

  • B. 用力按压敏电阻，其阻值减小 :white_check_mark:（错误说法）

  • C. 是一种半导体器件

  • D. 响应速度快于 TVS 管

:white_check_mark: 正确答案：B（"用力按压"的说法完全错误）

解析：

逐项分析：

A. 常用作电源保护电路 ✓ 正确
压敏电阻（MOV，Metal Oxide Varistor）的核心用途就是过电压保护，浪涌来时阻值骤降、大量吸收能量，保护后级电路。广泛用于电源入口防雷击浪涌。

B. 用力按压敏电阻，其阻值减小 ✗ 错误！
压敏电阻（Voltage-sensitive Resistor）是电压敏感的，不是物理压力敏感！

  • “压敏”= 对电压敏感，电压升高时阻值急剧降低

  • 对物理压力没有响应（物理压力敏感的是"压力传感器"）

  • :warning: 不要把"压敏"理解成"用手按压"！

C. 是一种半导体器件 ✓ 正确
压敏电阻主要材料是 ZnO（氧化锌）掺杂半导体，属于半导体器件，具有非线性 I-V 特性。

D. 响应速度快于 TVS 管 ✗ 也是错误的！
实际上 TVS 管响应更快（皮秒级 ps），压敏电阻约纳秒级（ns）。
但 B 项的错误属于"概念混淆"（把电压响应误说成物理按压），错误更为根本。

:warning: 你选 C（是一种半导体器件），这是正确说法，C 不应该被选！

:light_bulb: 记忆技巧：压敏电阻 = Voltage Sensitive = 电压来了才有反应，用手按它没用！想用力控制阻值的应该用"压力传感器"或"应变片"。

:books: 拓展知识——常见保护器件对比：

器件 响应速度 浪涌能量承受 主要用途
TVS 管 皮秒级（最快） 中等 精密信号线、接口防护
压敏电阻（MOV） 纳秒级 大 电源防雷击浪涌
气体放电管（GDT） 微秒级（最慢） 最大 电源入口、天线保护
肖特基二极管 皮秒级 小 低压信号钳位

第(6)题 · do-while 循环执行次数 · 单选 · :white_check_mark: 答对

题目：
对下列程序片段中循环体的执行次数描述正确的选项是（）。

int x = 0xAA;
int y = 0xAA;
int z = 0x55;
do{
    z = x ^ y;
    x = ~x;
}while(!z);

  • A. 执行一次

  • B. 执行二次 :white_check_mark:

  • C. 执行三次

  • D. 死循环

:white_check_mark: 正确答案：B（执行二次）

解析：

Keil C51 中 int 为 16 位，按步骤追踪：

初始值：x = 0x00AA, y = 0x00AA, z = 0x0055
​
═══ 第一次执行循环体 ═══
z = x ^ y = 0x00AA ^ 0x00AA = 0x0000
x = ~x   = ~0x00AA = 0xFF55
​
检查 while(!z)：
z = 0x0000，!z = !0 = 1（真）→ 继续循环
​
═══ 第二次执行循环体 ═══
z = x ^ y = 0xFF55 ^ 0x00AA = 0xFFFF
x = ~x   = ~0xFF55 = 0x00AA
​
检查 while(!z)：
z = 0xFFFF，!z = !非零 = 0（假）→ 退出循环

循环体共执行 2 次，答案 B。

:light_bulb: 关键点：^ 是异或运算，~ 是按位取反，! 是逻辑非。初始 x==y，第一次异或得 0，!0=1 继续；第二次 x 变成了 y 的反码，异或得全 1，!全1=0 退出。

:warning: Keil C51 中 int 是 16 位（0x00AA），不要按 32 位的标准 C 来算！

:books: 拓展知识——位运算速查：

运算符 含义 示例
& 按位与 0xAA & 0x0F = 0x0A
| 按位或 0xA0
^ 按位异或 0xAA ^ 0xAA = 0x00（相同得0）
~ 按位取反 ~0xAA = 0x55（8位）
! 逻辑非 !0 = 1，!非零 = 0
<< 左移 0x01 << 3 = 0x08
>> 右移 0x80 >> 3 = 0x10

第(7)题 · RLC串联谐振频率变化 · 单选 · :cross_mark: 答错（你选 B，正确答案 D）

题目：
RLC 串联谐振电路的电感增加到原来的 4 倍时，谐振频率变化为原来的（）。

选项：

  • A. 4 倍

  • B. 1/4 倍

  • C. 2 倍

  • D. 1/2 倍 :white_check_mark:

:white_check_mark: 正确答案：D（1/2 倍）

解析：

串联谐振频率公式：

f0 = 1 / (2π × √(L × C))

L 变为 4L，代入计算：

f0' = 1 / (2π × √(4L × C))
    = 1 / (2π × 2 × √(L × C))
    = (1/2) × f0

所以谐振频率变为原来的 1/2 倍。

:warning: 你选了 B（1/4 倍）——错误原因：L 增大 4 倍，√L 增大 2 倍，f0 减小 2 倍（倒数），不是 4 倍！注意有根号，不是线性关系！

:light_bulb: 记忆技巧：f0 与 √(LC) 成反比。L×4 → √(L×4) = 2√L → f0 除以 2 → 频率变为 1/2。口诀：L变4倍开根号只变2倍，频率只降一半！

:books: 拓展知识——并联谐振对比：

并联谐振频率公式与串联相同：

f0 = 1 / (2π × √(LC))
特性 串联谐振 并联谐振
谐振条件 XL = XC XL = XC
谐振频率 f0 = 1/(2π√LC) f0 = 1/(2π√LC)
阻抗特性 阻抗最小（纯阻性） 阻抗最大（纯阻性）
电流特性 电流最大（IC ≈ 0 at off-resonance） 电流最小
用途 串联选频电路 并联滤波/选频

蓝桥杯常考：谐振时 XL = XC，纯阻性，无虚部！

第(8)题 · 奈奎斯特采样频率 · 单选 · :cross_mark: 答错（你选 B，正确答案 C）

题目：
模拟信号的带宽为 1KHz-100KHz，对其进行无失真采样的频率为（）。

选项：

  • A. 1KHz

  • B. 100KHz

  • C. 200KHz :white_check_mark:

  • D. 1MHz

:white_check_mark: 正确答案：C（200KHz）

解析：

根据奈奎斯特采样定理（Shannon 采样定理）：

采样频率 fs ≥ 2 × fmax（信号最高频率）

信号最高频率 fmax = 100KHz，因此：

fs ≥ 2 × 100KHz = 200KHz

所以无失真采样的最低采样频率为 200KHz，选 C。

:warning: 你选 B（100KHz），这正好等于信号最高频率 fmax，按奈奎斯特定理必须 ≥ 2×fmax！100KHz 的采样频率会产生严重的混叠失真（Aliasing）！

:warning: 注意：带宽"1KHz-100KHz"中的 1KHz 是下限，奈奎斯特定理只关心最高频率（100KHz），不是带宽宽度（99KHz）！

:light_bulb: 记忆技巧：奈奎斯特 = “至少两倍”，采样频率至少是最高频率的 2 倍，这样恢复时不混叠。实际工程中通常取 5~10 倍以确保安全。

:books: 拓展知识——STC15F2K60S2 ADC 采样率：

STC15 的 ADC 最高采样率约为：

采样时间 ≥ 90 个时钟周期（典型）
12MHz 晶振下：最高约 12MHz / 90 ≈ 133KSps

使用 ADC 采集高频信号时，需要验证采样率是否满足奈奎斯特定理！否则数据失真。

第(9)题 · I2C总线速度模式 · 单选 · :white_check_mark: 答对

题目：
I2C 总线的速度模式可以配置为（） bit/s。

选项：

  • A. 100K

  • B. 400K

  • C. 1M :white_check_mark:

  • D. 10M

:white_check_mark: 正确答案：C（1M）

解析：

I2C（Inter-Integrated Circuit）总线由 Philips（恩智浦）开发，标准定义了以下速度模式：

标准模式（Sm）：   100 Kbps   ← A 选项
快速模式（Fm）：   400 Kbps   ← B 选项
快速模式+（Fm+）：1 Mbps     ← C 选项 ✅
高速模式（Hs）：  3.4 Mbps
超快速模式（UFm）：5 Mbps（单向）

10M（D 选项）不是任何 I2C 标准模式，排除。

A（100K）和 B（400K）虽然也是有效速度，但题目考查学生对较高速度模式的掌握，答案指向 C（1M，快速模式+）。

:warning: 注意区分 I2C 速度和 SPI 速度：SPI 通常可以达到几十 MHz，远高于 I2C！

:light_bulb: 记忆技巧：I2C 速度档位——100K / 400K / 1M / 3.4M，成倍递增约 4 倍，最高标准约 3.4M，10M 不存在！

:books: 拓展知识——I2C vs SPI vs UART 对比（蓝桥杯必考！）：

特性 I2C SPI UART
接口线数 2 根（SCL+SDA） 4 根（CLK+MOSI+MISO+CS） 2 根（TX+RX）
速度 最高 3.4Mbps 数十 Mbps 最高约 1Mbps（实际）
多从机 7位地址区分 独立 CS 引脚 不直接支持
蓝桥杯外设 AT24C02（EEPROM） - DS1302
全双工 :cross_mark: 半双工 :white_check_mark: 全双工 :white_check_mark: 全双工

第(10)题 · 无竞争冒险逻辑表达式 · 多选 · :white_check_mark: 答对

题目：
下列表达式中不存在竞争冒险关系的是（）。

选项：

  • A. Y = ABC + AC’

  • B. Y = AB + B’C

  • C. Y = A + B + C :white_check_mark:

  • D. Y = AB’ + C’ :white_check_mark:

:white_check_mark: 正确答案：C、D

解析：

竞争冒险产生的条件： 某变量的原变量和反变量同时出现在表达式中，当该变量切换状态时，因传播延迟不同可能产生毛刺（Glitch）。

逐项分析：

A. Y = ABC + AC’

  • 同时出现了 C 和 C’ → 有竞争冒险 :cross_mark:

  • 当 A=1, B=1 时，Y = C + C’ = 1（理论），但实际切换时可能出现短暂的 0

B. Y = AB + B’C

  • 同时出现了 B 和 B’ → 有竞争冒险 :cross_mark:

  • 当 A=1, C=1 时，Y = B + B’ = 1（理论），实际切换时可能出现毛刺

C. Y = A + B + C

  • 只有原变量，无任何反变量 → 没有竞争冒险 :white_check_mark:

D. Y = AB’ + C’

  • 只有 B’（没有 B），只有 C’（没有 C），不存在同一变量的原变量和反变量同时出现 → 没有竞争冒险 :white_check_mark:

:warning: 易错点：竞争冒险的判断看"同一个变量是否以原变量和反变量两种形式同时出现"，D 中 B’ 只有反变量（没有 B），所以不构成竞争对。

:light_bulb: 记忆技巧：看表达式里有没有"X 和 X’"这对组合，有就有险，没有就安全！

:books: 拓展知识——消除竞争冒险的方法：

方法 说明
增加冗余项 卡诺图中在相邻循环圈的公共格上添加多余的积项
增加滤波电容 在输出端加小电容滤除毛刺
引入时钟控制 用时钟脉冲同步采样，避开过渡时期
修改逻辑函数 改变设计，避免互补变量同时出现

第(11)题 · 差分放大器共模倍数 · 单选 · :cross_mark: 答错（你选 D，正确答案 A）

题目：
一个完全对称的差分放大器，其共模放大倍数为（）。

选项：

  • A. 0 :white_check_mark:

  • B. ∞

  • C. 与差模放大倍数相同

  • D. 约等于差模放大倍数的 0.707 倍

:white_check_mark: 正确答案：A（0）

解析：

差分放大器的工作原理：

差模信号（Vd）= V+ - V-（两端相反的信号）→ 放大
共模信号（Vc）= (V+ + V-)/2（两端相同的信号）→ 抑制

完全对称的差分放大器，两侧电路参数完全一致：

  • 当共模信号输入时（两端信号相同），两路输出完全相等

  • 差分输出 = 左输出 - 右输出 = 0

  • 因此共模放大倍数 Acm = 0

理想差分放大器的共模抑制比（CMRR）= |Adm / Acm| → ∞（无穷大）

:warning: 你选 D（0.707 倍），这个数字在哪里用到？—— 0.707 = 1/√2，是 -3dB 截止频率对应的增益比值，与共模放大倍数无关！两个不同的概念！

其他选项分析：

  • B. ∞：这是 CMRR（共模抑制比）的理想值，不是共模放大倍数

  • C. 与差模放大倍数相同：错误，差分放大器的意义就是差模大、共模小

  • D. 0.707 倍：这是 -3dB 带宽截止点的比值，张冠李戴

:light_bulb: 记忆技巧：差分放大器的核心价值——放大差异，消除共模。完全对称时共模完全消除，Acm = 0，CMRR = 无穷大。

:books: 拓展知识——共模抑制比 CMRR：

CMRR = |Adm / Acm|（线性比值）
CMRR(dB) = 20 × log10(|Adm / Acm|)
器件 典型 CMRR
理想差分放大器 ∞
通用运放（LM358） 80~100 dB
仪表放大器（INA128） 100~120 dB
实际分立差分电路 40~60 dB

CMRR 越大，抑制共模干扰（如工频噪声、电源纹波）的能力越强！蓝桥杯中传感器信号采集常用差分输入提高抗干扰性。

第(12)题 · IAP15F2K61S2 堆栈指针 SP · 多选 · :cross_mark: 答错（你选 ABCD，正确答案 AC）

题目：
关于 IAP15F2K61S2 单片机的堆栈指针 SP 说法中正确的是（）。

选项：

  • A. 8 位专用寄存器 :white_check_mark:

  • B. 系统复位后，初始地址为 00H。

  • C. 数据压入堆栈后，SP 内容增大。 :white_check_mark:

  • D. 指示出堆栈底部在内部 RAM 块中的位置。

:white_check_mark: 正确答案：A、C

解析：

逐项分析：

A. 8 位专用寄存器 :white_check_mark: 正确

  • SP（Stack Pointer）是 8 位特殊功能寄存器，地址为 81H

  • 8位，寻址范围 00H~FFH，覆盖整个内部 RAM

B. 系统复位后，初始地址为 00H :cross_mark: 错误！

  • SP 复位后初始值为 07H，不是 00H！

  • 为什么是 07H？因为 00H~07H 是寄存器组0（R0~R7），这部分已被占用，堆栈从 07H 往上增长，第一次 PUSH 后 SP=08H，数据存入 08H。

  • :warning: 这是经典易错点！

C. 数据压入堆栈后，SP 内容增大 :white_check_mark: 正确

  • 8051/STC15 使用向上增长的堆栈

  • PUSH 操作：先 SP = SP+1，再把数据存入 SP 指向的地址

  • 所以压栈后 SP 增大（向高地址方向增长）

D. 指示出堆栈底部在内部 RAM 块中的位置 :cross_mark: 错误！

  • SP 始终指向栈顶（最后压入的数据所在位置），不是栈底！

  • 栈底地址是固定的（约 08H 附近），不需要寄存器记录；SP 是动态变化的栈顶指针

:warning: 你选了 ABCD，把 B 和 D 这两个错误选项也选上了！复位值是 07H 不是 00H，SP 指向栈顶不是栈底！

:light_bulb: 记忆技巧：8051 堆栈的三个关键记忆点——① SP 复位=07H（从寄存器区末尾开始）② 向上增长（PUSH后SP变大）③ 指向栈顶（不是栈底）

:books: 拓展知识——8051 堆栈操作细节：

PUSH 过程：SP = SP + 1 → M[SP] = 数据  （先加后存）
POP  过程：数据 = M[SP] → SP = SP - 1   （先读后减）
​
示例：复位后 SP=07H
PUSH ACC（假设 A=0x55）：
  SP = 07H + 1 = 08H
  内部RAM[08H] = 0x55
  SP 现在指向 08H ← 这就是栈顶
​
PUSH B（假设 B=0xAA）：
  SP = 08H + 1 = 09H
  内部RAM[09H] = 0xAA
  SP 现在指向 09H

:warning: 实际编程注意：SP 不能增长到超过内部 RAM 上限（FFH），否则溢出破坏数据！深层嵌套/递归要小心栈溢出！

第(13)题 · 串行转并行电路 · 单选 · :white_check_mark: 答对

题目：
下列选项中，能够把串行数据变成并行数据的电路是（）。

选项：

  • A. 3/8 译码器

  • B. 移位寄存器 :white_check_mark:

  • C. 八进制计数器

  • D. 数据锁存器

:white_check_mark: 正确答案：B（移位寄存器）

解析：

串转并（Serial-In Parallel-Out，SIPO）是移位寄存器的核心功能之一：

移位寄存器工作模式：
  SISO：串行输入 → 串行输出（延迟线）
  SIPO：串行输入 → 并行输出（串转并）← 本题考点
  PISO：并行输入 → 串行输出（并转串）
  PIPO：并行输入 → 并行输出（数据缓冲）

其他选项分析：

  • A. 3/8 译码器：组合逻辑，3 位输入 → 8 路独立输出，用于地址译码（蓝桥杯板上的 74HC138！），不做串转并

  • C. 八进制计数器：对脉冲计数，不涉及串行/并行数据转换

  • D. 数据锁存器：锁存并行数据，不做串行处理

:light_bulb: 记忆技巧：移位寄存器 = 数据"一位一位地移动进来"，移够了一次性并行读出，这就是串转并！蓝桥杯中 74HC595（并转串，用于扩展 IO）和 74HC165（串转并）都是移位寄存器的应用。

:books: 拓展知识——蓝桥杯常见串并转换应用：

器件 功能 蓝桥杯应用
74HC595 SIPO（串入并出） 扩展 LED/数码管 IO
74HC165 PISO（并入串出） 扩展按键输入
74HC194 通用移位寄存器 双向移位
STC15 内部 SPI 硬件串并转换 与外设通信

第(14)题 · 运放电路类型识别 · 单选 · :white_check_mark: 答对

题目：
如下图所示的运算放大器电路名称是（）。

image-20260327160928984
image-20260327160928984347×156 3.53 KB

选项：

  • A. 同相比例运算放大器 :white_check_mark:

  • B. 反相比例运算放大器

  • C. 微分器

  • D. 积分器

:white_check_mark: 正确答案：A（同相比例运算放大器）

解析：

从电路连接分析：

  • 输入 Ui → R5 → 同相端（+）

  • R6 连接反相端（-）到地（作为分压参考）

  • R4 从输出反馈到反相端（-）（负反馈）

  • C2 在输出端到地（输出滤波电容，不影响放大性质）

这是标准的同相比例放大器，增益为：

Av = 1 + R4/R6

特点：

  • 输入信号从同相端（+）输入

  • 输出与输入同相位（不反相）

  • 输入阻抗极高（约等于运放开环输入阻抗）

对比反相比例放大器：

  • 输入通过电阻接反相端（-）

  • 同相端（+）接地（或虚地）

  • 输出与输入反相

  • 增益 Av = -Rf/Rin（负号表示反相）

:warning: 区分同相/反相放大器的关键：看输入信号从哪个端子进去——同相端（+）→ 同相放大，反相端（-）→ 反相放大！

:light_bulb: 记忆技巧：信号从哪端进，就是哪端放大。加号端进 = 同相（Av = 1+Rf/R），减号端进 = 反相（Av = -Rf/R）。

:books: 拓展知识——常见运放电路识别口诀：

电路类型 输入端 反馈元件 增益公式
同相比例放大 + 端 电阻 R Av = 1 + Rf/R
反相比例放大 - 端 电阻 Rf Av = -Rf/Rin
电压跟随器 + 端 直接短路 Av = 1
微分器 - 端（通过电容） 电阻 R Vo = -RC × dVi/dt
积分器 - 端（通过电阻） 电容 C Vo = -1/(RC) × ∫Vi dt
求和电路 - 端（多路） 电阻 Rf Vo = -Rf×(V1/R1+V2/R2…)

第(15)题 · RS232错误说法 · 单选 · :white_check_mark: 答对

题目：
下列关于 RS232 通信接口的说法中错误的是（）。

选项：

  • A. 可以实现全双工通信。

  • B. 采用"正逻辑"传输。

  • C. 无须专用接口芯片，接口电平兼容 TTL。 :white_check_mark:（错误说法）

  • D. 传输距离小于 RS485

:white_check_mark: 正确答案：C（无须专用接口芯片、兼容 TTL 的说法是错误的）

解析：

逐项分析：

A. 可以实现全双工通信 ✓ 正确
RS232 有独立的 TXD（发送）和 RXD（接收）线，可以同时收发，支持全双工。

B. 采用"正逻辑"传输 ✗ 也是错误的说法！
RS232 实际上采用负逻辑：

  • 逻辑 1（Mark）= -3V ~ -15V

  • 逻辑 0（Space）= +3V ~ +15V

但 C 项的错误更明显，是工程实践中最基本的常识，所以本题答案选 C。

C. 无须专用接口芯片，接口电平兼容 TTL ✗ 错误！

  • RS232 电平为 ±3V ~ ±15V，而 TTL 电平为 0V / 5V，两者完全不兼容！

  • 必须使用专用接口芯片（如 MAX232、SP232）进行电平转换

  • 不经转换直接连接单片机会损坏单片机 IO 口！

D. 传输距离小于 RS485 ✓ 正确

  • RS232：最大 15m（约 50 英尺）

  • RS485：最大 1200m，适合工业现场长距离通信

:warning: C 和 B 都有错误，但 C 的错误是工程实践中最基础的知识（必须用 MAX232 转换），题目考的是最明显、最重要的错误说法。

:light_bulb: 记忆技巧：RS232 需要 MAX232，就像 USB 转串口需要 CH340！电平不一样，必须有"翻译"——转换芯片！

:books: 拓展知识——三大串行总线对比（蓝桥杯高频考点！）：

特性 RS232 RS485 TTL串口
电平 ±3V~±15V（负逻辑） 差分 ±2V~±6V 0V/3.3V 或 0V/5V
最大距离 15m 1200m 短距离（板级）
拓扑 点对点 多点总线（最多 32 节点） 点对点
抗干扰 差 强（差分信号） 差
全双工 :white_check_mark: :cross_mark:（半双工，需方向控制） :white_check_mark:
转换芯片 MAX232 MAX485 无需（直连单片机）
蓝桥杯应用 调试/通信 工业应用 与 DS1302 等通信

:clipboard: 速查卡：本套题核心知识点汇总

:red_circle: 晶体管基础

知识点 关键内容
BJT 工作原理 电流控制电流，Ic = β × Ib
MOSFET 工作原理 电压控制电流，Vgs 控制 Id
BJT 应用 蜂鸣器驱动（蓝桥杯板上的 NPN 三极管）
β（hFE） 电流放大系数，几十到几百

:orange_circle: 电源与元器件

知识点 关键内容
大压差转换 首选 DCDC 开关电源（效率 85%~95%）
小压差转换 可用 LDO（如 5V→3.3V）
LDO 效率 = Vout/Vin，压差大时极低
上拉电阻选型 考虑误差后是否在允许范围内，精度够用即可
压敏电阻 电压敏感，非物理压力敏感！用于过压保护
TVS vs MOV 响应速度 TVS 更快（ps 级）> 压敏电阻（ns 级）

:yellow_circle: 模拟电路

知识点 关键内容
串联谐振频率 f0 = 1/(2π√LC)，L 变 4 倍 → f0 变 1/2
并联谐振频率 公式相同，但阻抗特性相反（并联谐振时阻抗最大）
完全对称差分放大器 共模放大倍数 = 0，CMRR → ∞
同相比例放大器 输入接同相端(+)，Av = 1 + Rf/R
反相比例放大器 输入接反相端(-)，Av = -Rf/Rin（反相）
-3dB 点 对应增益 = 0.707（1/√2 倍），是通频带边界

:green_circle: 数字逻辑

知识点 关键内容
竞争冒险判断 同一变量的原变量和反变量同时出现才有险
无竞争冒险例子 Y=A+B+C（全正），Y=AB’+C’（无互补对）
串转并电路 移位寄存器（SIPO 模式）
74HC138 3-8 译码器，组合逻辑，蓝桥杯板地址译码

:blue_circle: C 语言与数字信号

知识点 关键内容
do-while 执行 追踪：x=0xAA,y=0xAA,z=0x55 → 执行 2 次
奈奎斯特定理 fs ≥ 2 × fmax（最高频率的 2 倍）
带宽 1K~100K 采样 最低采样频率 = 200KHz（2×100K）
Keil C51 int 16 位，注意与标准 C（32位）的区别

:purple_circle: IAP15F2K61S2 / STC15 重点

特性 规格
堆栈指针 SP 8 位寄存器，复位值 07H（不是00H！）
SP 增长方向 压栈后 SP 增大（向上增长，先SP+1再存数）
SP 指向 栈顶（不是栈底！）
内部 RAM 256字节（00H~FFH），00H~1FH 为寄存器区
实用建议 避免深层递归，防止栈溢出超过 RAM 范围

:high_voltage: 通信接口速查

接口 电平/速度 距离 转换芯片 特点
RS232 ±3V~±15V（负逻辑） 15m 必须 MAX232 全双工，点对点
RS485 差分 ±2V~±6V 1200m MAX485 半双工，多节点
I2C 100K/400K/1M/3.4M 板级 无 2线，半双工
SPI 数十 Mbps 板级 无 4线，全双工
TTL UART 0/3.3V 或 0/5V 短距 无 直连单片机

:bullseye: 本套得分预估：10/15 分（66.6%）
:pushpin: 重点复习：BJT工作原理、RLC谐振计算、奈奎斯特定理、差分放大器共模倍数、SP复位值
